دیگ چگالشی

دیگ چگالشی چیست؟

دیگ چگالشی (Condensing Boiler) نوعی بویلر پیشرفته است که با استفاده از تکنولوژی بازیابی حرارت، راندمان بسیار بالاتری نسبت به دیگ‌های معمولی دارد. عملکرد دیگ چگالشی به این صورت است که انرژی ای که در دیگ بخار معمولی از طریق دودکش هدر می‌رود، بازیابی می‌شود. در واقع در  بویلرهای چگالشی حرارت گازهای احتراق مجددا جذب می شود. این گازها با از دست دادن گرمای نهان خود، به آب تبدیل می‌شود. به این عمل کندانس گفته می‌شود.

دیگ چگالشی در واقع نسل جدید دیگ بخار است که راندمانی بیش از 90% دارد. این دیگ حجم کمتری اشغال و صدای کمتری تولید می‌کند و دوستدار محیط زیست است اما هزینه راه اندازی اولیه آن نسبتا بالا است.

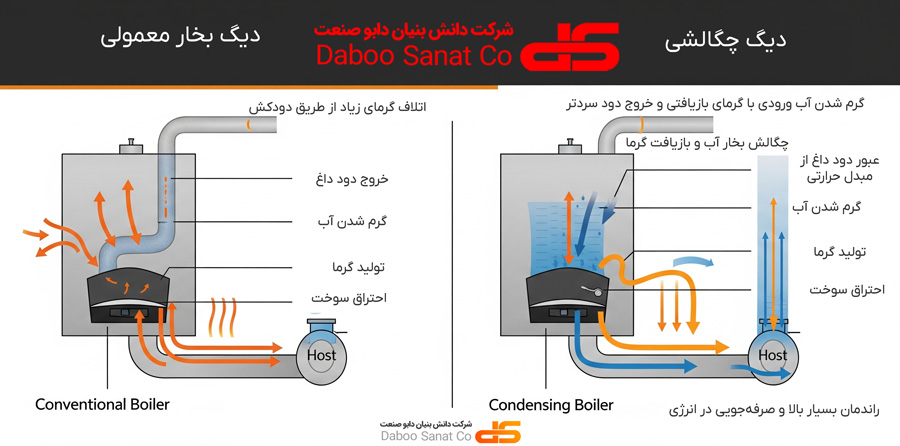

بویلر چگالشی چه طور کار می‌کند؟

 طرز کار بویلر چگالشی به این صورت است که یک یا دو مبدل در مسیر دودکش بویلر قرار داده می ­شود تا بخار آب تشکیل شده در فرآیند احتراق در برخورد با مبدل حرارتی دچار چگالش شود. انرژی آزاد شده در حین فرآیند چگالش، برخلاف دیگ بخار معمولی، صرف افزایش دمای آب برگشتی به بویلرکه در حال گذر در داخل لوله‌های مبدل است، می‌گردد.

انواع دیگ چگالشی

نام محصول	تصویر	ظرفیت	فشار کاری	طراحی	سوخت مصرفی	برق مورد نیاز	کاربرد	مشخصات فنی	سایر ویژگی‌ها
دیگ آب داغ چگالشی سری کاپیتال		150 – 3500 kW	تا 16 بار	EN 15502	گاز طبیعی، پروپان، گازوئیل	بسته به ظرفیت	ساختمان، هتل، برج های تجاری و مسکونی، صنایع کشاورزی و گلخانه	بویلر چگالشی	مقرون به صرفه
دیگ آب داغ چگالشی سری آدمیرال		70 – 3000 kW	6 bar	استاندارد EN 15502	گاز طبیعی،پروپان	50 Hz – 220 V – تک فاز	ساختمان، هتل، برج های تجاری و مسکونی، صنایع کشاورزی و گلخانه	بویلر چگالشی	راندمان 98 درصد

قیمت دیگ چگالشی

دیگ چگالشی ایرانی دابو صنعت در دو مدل کاپیتال و آدمیرال  تولید می‌شود که هر کدام دارای ظرفیت‌ها و ویژگی‌های خاص خود هستند. قیمت دیگ‌های چگالشی بسته به ظرفیت و ویژگی‌های فنی متفاوت و از قیمت دیگ غیرچگالشی بیشتر است اما با توجه به صرفه جویی که در مصرف انرژی به همراه دارد، در طولانی مدت، خرید آن به صرفه است.

برای مثال فرض کنید در یک ساختمان مسکونی متوسط، ماهانه ۵ میلیون تومان هزینه گاز پرداخت می‌شود. اگر بویلر چگالشی بتواند ۲۵٪ در مصرف گاز صرفه‌جویی کند، ماهانه حدود ۱.۲۵ میلیون تومان و سالانه حدود ۱۵ میلیون تومان صرفه‌جویی خواهیم داشت. به این ترتیب، هزینه اضافی اولیه دستگاه طی ۲ تا ۳ سال بازمی‌گردد.

جهت کسب اطلاعات بیشتر و خرید دیگ آبگرم چگالشی دابو صنعت با ما در تماس باشید.

راندمان دیگ چگالشی

در سیستم‌های چگالشی به علت استفاده از گرمای نهان آب موجود در محصولات احتراق و بازیابی دمای دود خروجی از دودکش، کاهش مصرف انرژی و افزایش راندمان دستگاه تا درصد بسیار بالایی رخ می‌دهد. دیگهای چگالشی دارای راندمان حرارتی بالای 98% و ضریب اطمینان بسیار بالا هستند.

کاربردهای دیگ چگالشی

• گرمایش مرکزی ساختمان‌های مسکونی: شامل خانه‌ها، آپارتمان‌ها و مجتمع‌های مسکونی.
• تأمین آب گرم مصرفی: در قالب پکیج‌های چگالشی (Combi Boiler) برای مصارف بهداشتی.
• گرمایش استخر و جکوزی: به دلیل راندمان بالا و قابلیت کنترل پذیری.
• سیستم‌های گرمایش تجاری و اداری: در ساختمان‌های بزرگ مانند ادارات، فروشگاه‌ها و بیمارستان‌ها.
• مصارف صنعتی: در برخی صنایع که نیاز به آب گرم با دمای پایین تا متوسط دارند.

دانلود کاتالوگ دیگ چگالشی دابو صنعت

مزایای بویلر چگالشی

• راندمان حرارتی بسیار بالا: تا 98 درصد یا حتی بیشتر، به دلیل بازیابی گرمای نهان.
• کاهش چشمگیر مصرف سوخت: منجر به کاهش هزینه‌های انرژی و صرفه‌جویی در مصرف گاز می‌شود (تا 30 تا 55 درصد بسته به شرایط).
• دوستدار محیط زیست: با کاهش انتشار گازهای آلاینده مانند دی‌اکسید کربن (CO2) و اکسیدهای نیتروژن (NOx)، به حفظ محیط زیست کمک می‌کنند.
• ابعاد کوچک و وزن پایین: این ویژگی باعث سهولت در حمل و نقل، نصب و اشغال فضای کمتر در موتورخانه می‌شود. حتی برخی مدل‌ها قابلیت نصب روی دیوار را دارند.

معایب دیگ چگالشی

با وجود مزایایی همچون راندمان بالا،کاهش مصرف سوخت، دوستدار محیط زیست بودن و ابعاد مناسب دیگهای چگالشی، این تجهیزات معایبی نیز دارد. یکی از مهم‌ترین معایب دیگ چگالشی، هزینه اولیه بالاتر آن نسبت به دیگ‌های معمولی است. همچنین هنگام خرید دیگ چگالشی باید به این نکته توجه کرد که این دیگ حساسیت بیشتری نسبت به تشکیل رسوب دارد. از دیگر معایب دیگ چگالشی ظرفیت پایین آن است که نهایتا برای برج‌ها، هتل ها، مراکز تجاری، مراکز آموزشی و ورزشی کاربرد دارد و در صنایع بزرگ و کارخانجات به کار برده نمی‌شود.

جنس محفظه چگالشی دیگ چگالشی

اولین نکته ای که در مورد این محفظه باید بدان اشاره نمود لزوم مقاوم بودن آن در مقابل کندانس اسیدی می باشد کندانس حاصل از چگالش تا حدود زیادی اسیدی و خورنده است بنابراین باید از مواردی در ساخت مبدل حرارتی استفاده شود که در معرض چنین محیطی از مقاومت لازم برخوردار باشند. به این موضوع نیز باید توجه داشت که سطح مبدل باید تا حد امکان صاف باشد تا کندانس ایجاد شده به راحتی تخلیه شود. از همین رو فولاد زنگ نزن ماده ای عالی برای ساخت دیگ چگالشی می باشد.

دیگ چگالشی دابو صنعت

دابو صنعت دیگ آبگرم چگالشی را در دو مدل کاپیتال و آدمیرال تولید می‌کند. جنس محفظه چگالشی این بویلرها از فولاد ضد زنگ بوده که بالاترین مقاومت در برابر محصول کندانس اسیدی ایجاد شده را دارد در ادامه با هر یک از این دو مدل آشنا می‌شوید:

ویژگی های فنی دیگ چگالشی مدل کاپیتال

ویژگی های فنی این بویلر به صورت زیر است:

• قابلیت نصب مشعل دوگانه سوز: به منظور استفاده در کاربری های خاص و مواردی که نیاز به کارگیری سوخت جایگزین داشته باشند بویلرهای چگالشی سری کاپیتال به گونه ای طراحی شده اند که امکان کار با سوخت های طبیعی ، پروپان و گازوئیل را داشته باشند. همچنین می توان این بویلرها را با استفاده از مشعل های دوگانه سوز (گاز طبیعی / گازوئیل) با سیستم کنترلی پیشرفته ارائه نمود
• حجم آبگیری بالا: کاور محفظه ویلرهای کاپیتال به گونه ای طراحی شده اند که قابلیت باز شدن دارند و امکان بازرسی و دسترسی به تمامی قسمت های دیگ وجود دارد
• سهولت تعمیر و نگهداری: کاور محفظه ویلرهای کاپیتال به گونه ای طراحی شده اند که قابلیت باز شدن دارند و امکان بازرسی و دسترسی به تمامی قسمت های بویلر وجود دارد
• ظرفیت کاری بالا: از مزیت های بویلر های کاپیتال فشار کاری متفاوت و بالای آن نسبت به سایر مدل ها است و توانایی فشارکاری تا 25 بار را دارد . این تجهیز در ظرفیت های مختلف از 220 کیلو وات تا 2000 کیلو وات با حداکثر دمای کاری 100 درجه سانتی گراد قابل ارائه می باشند.
• محفظه چگالشی مقاوم و با کیفیت: اصلی ترین بخش بویلرهای چگالشی، قسمت محفظه چگالشی آنها می باشد جایی که گرمای نهان بخار آب موجود در محصولات احتراق توسط آب برگشتی به سیستم جذب می شود. جنس محفظه چگالش بویلر چگالشی کاپیتال از فولاد زنگ نزن 316L بوده که علاوه بر کروم و نیکل حاوی 2 الی3 در صد مولیبدن نیز در ترکیب شیمیایی می باشد تا مقاومت به خوردگی افزایش یابد .
• مواد مصرفی مرغوب: بویلر های چگالشی شرکت دابو صنعت مطابق با استانداردهای بین المللی EN12953 و BS2790 طراحی شده و با تایید نقشه های ساخت توسط شرکت ERK آلمان و با بکارگیری تیم های متخصص و نخبه ، ماشین آلات و تجهیزات پیشرفته و منطبق با آخرین دستاوردهای تکنولوژی روز دنیا تولید و عرضه می گردد.

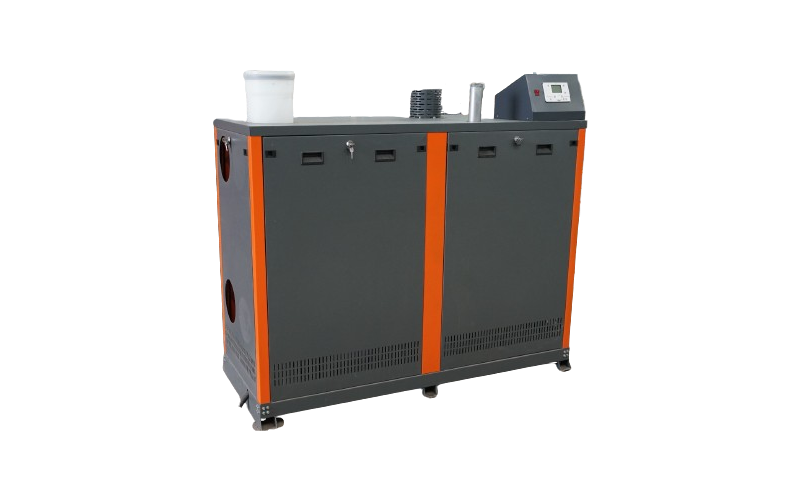

ویژگی های فنی دیگ چگالشی آدمیرال

با بهره گیری از آلیاژهای AL –Si- Mg  در ساخت مبدل حرارتی ، علاوه بر راندمان بالا، عمر کاری طولانی بویلر را به همراه دارد. طراحی مشعل های مورد استفاده در این بویلر ها و بکارگیری روکش متال فایبر بر روی آنها اشتعالی پاک، یکنواخت و پایدار را به دنبال دارد بطوری که میزان انتشار NOx کمتر از 20 ppm و مقدار انتشار CO پایین تر از 100 ppm می باشند

سایر ویژگی های این محصول عبارتند از:

• فناوری سطح بالا: دیگ چگالشی آدمیرال از آلیاژMg  AL ,Si , و بر اساس طراحی منحصر به فردی ساخته شده تا بیشترین و به صرفه ترین میزان انتقال حرارت را به همراه داشته باشد.
• عملیات ساخت پیشرفته : مجموعه مبدل حرارتی و مشعل به کار گرفته شده، راه حلی ایده آل برای رفع نیازهای بویلر چگالشی آدمیرال و بازیابی عملی تمامی گرمای نهان موجود در محصولات احتراق را ارائه می دهد.
• راندمان بالا : با توجه به ویژگی های مبدل حرارتی و استفاده از سیستم کنترلی متناسب راندمان حرارتی بویلر چگالشی آدمیرال 98% می باشد .
• سهولت تعمیر و نگهداری: به علت استفاده از درب های دارای لولا در تمامی جوانب دیگ بخار چگالشی آدمیرال، به همراه در نظر گرفتن فضای کافی و به لطف چیدمان درست تجهیزات و اجزای داخل بدنه امکان بازرسی و دسترسی آسان به تمامی قسمت ها فراهم شده است.
• گواهینامه ها: بویلرهای ساخته شده در مجموعه دابو صنعت برای اطمینان از رعایت تمامی دستورالعمل های ساخت و بهره مند شدن از بالاترین درجه کنترل کیفی دارای علامت CE و 2008: ISO 9001  بوده و تحت پروانه علامت استاندارد اجباری ایران تولید می گردند . رعایت الزامات استاندارد EN 15502 متضمن راندمان بالا ،عمر کاری طولانی مدت و بهره برداری بدون مشکل می باشد.
• تکنولوژی مشعل مدولیت پریمکس متال فایبر: مشعل بکار گرفته شده ، از فناوری پریمکس استفاده می نماید تا هوای احتراق و گاز طبیعی را پیش از ورود به محفظه احتراق آمیخته نماید ( در کنار یک فن دور متغیر، این سیستم سطوح بسیار پایین گازهای آلاینده ، بهره برداری ایمن و راندمان احتراق نزدیک به 100% را عرضه می دارد) فن دور متغییر همچنین امکان مدولیت کردن مشعل و کاهش دوره های کاری خاموش / روشن بویلر را فراهم می سازد. مهمترین نتیجه این کار پیگیری دقیق بار مورد نیاز و کاهش هزینه های بهره برداری می باشد.
• سیستم های گرمایش مرکزی:بویلرهای چگالشی آدمیرال برای کاربری های گرمایش مرکزی طراحی شده اند و قادر به تامین آب گرم مصرفی به طور مستقیم نمی باشند. چنانچه نیاز به تامین همزمان آب گرمایشی و آب مصرفی وجود داشته باشد می توان از یک مخزن جداگانه و یک مبدل حرارتی در کنار بویلر استفاده نمود .

در صورتی که به دنبال خرید بویلر چگالشی هستید، کارشناسان ما در دابو صنعت، آماده ارائه مشاوره رایگان در این زمینه هستند. با ما تماس بگیرید.
