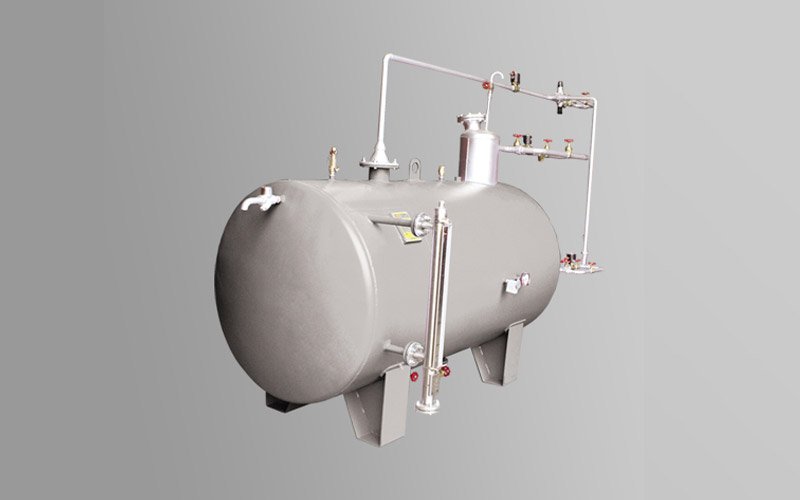

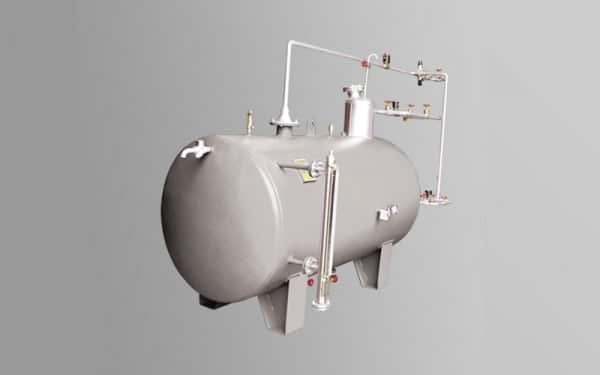

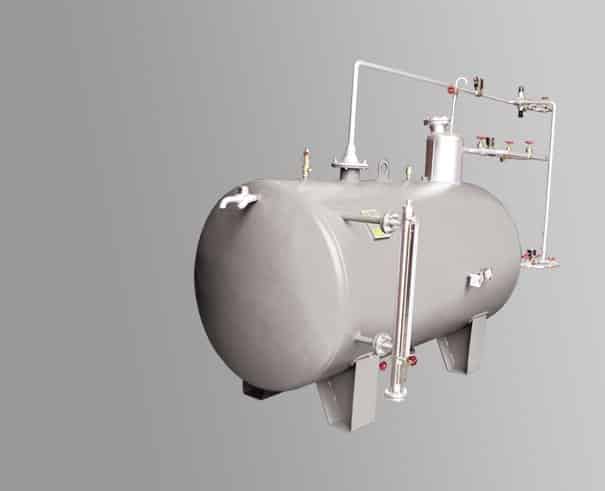

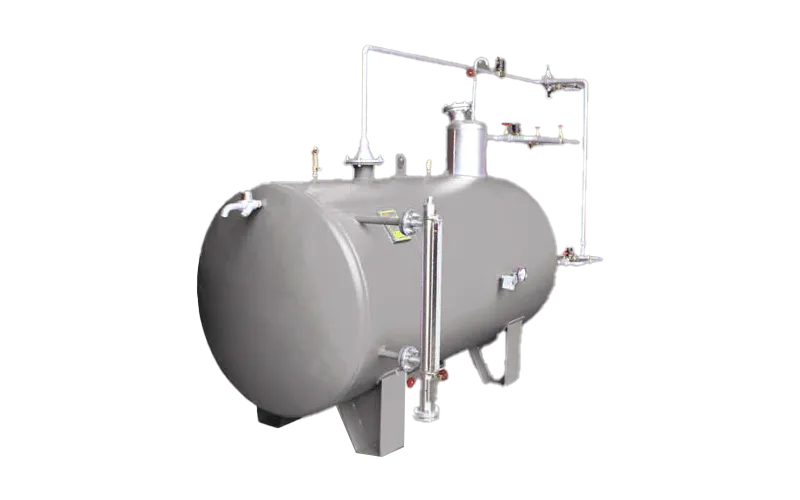

دی اریتور طرح پرموتیت
Permutit Deaerator
مزایا و ویژگی ها
- کاهش اکسیژن محلول در آب به کمتر از 005 cc/lit
- کاهش co2 آزاد قابل اندازه گیری تاحد صفر
- افزایش درجه حرارت آب تغذیه دیگ ها تا نقطه جوش آب، به منظور جلوگیری از شوک حرارتی ( Thermal shock) در لوله های داخل دیگ بخار
- جدا کردن هوای موجود در آب و جلوگیری از تاثیر ناشی ازتجمع هوا در یک نقطه، به ویژه در دیگ ها و سیستم های انتقال حرارت در مدار تاسیسات
- کمترین اتلاف بخار کندانس شده و صرفه جویی در آب و انرژی مصرفی
- گرم کردن و هواگیری کامل آب، با اختلاط سریع آب و بخار در قسمت اسکرابر (برج)
- حداقل ارتفاع و فضای مورد نیاز با طراحی مناسب دی اریتور
- نصب و راه اندازی آسان هوازدا
- امکان نصب تجهیزات کامل کنترلی و در صورت لزوم مبدل حرارتی و پمپ گردشی آب جانبی برای دی اریتور
مشخصات کلی
ظرفیت
000 LB/hr, 000-500, 5
فشار کاری
-
طراحی
ASME
سوخت مصرفی
-
برق مورد نیاز
50 Hz - 380 V - سه فاز
کاربرد
کارخانجات، مراکز آموزشی و درمانی، ورزشگاه ها، برج ها و هتل ها
قیمت خرید
تماس بگیرید
جنس بدنه
فولاد
راندمان
89%
گارانتی و خدمات پس از فروش
یک سال گارانتی - 10 سال خدمات
کاتالوگ محصول
دفترچه تعمیر و نگهداری
معرفی محصول
آب، حلال بسیار خوبی برای گازهای اکسیژن دی اکسید کربن، ازت و سایر گازهای آزاد می باشد. هر چه درجه حرارت آب کمتر و یا آب ساکن تر باشد، امکان تجمع این گاز ها در آن بیشتر می باشد و به تدریج که آب گرم می شود و یا توسط پمپ ها به حرکت در می آید گازهای موجود در آب جدا شده و در جداره لوله ها و دستگاه های حرارتی، خوردگی ایجاد می نماید و با افزایش درجه حرارت آب، میزان خوردگی بیشتر می شود.
در دیگ های بخار که درجه حرارت بسیار بالا می باشد، گازهای محلول در آب یکی از عوامل خورنده مهم به حساب می آیند. ضمن اینکه وجود گازها در سیستم های حرارتی و تمرکز آنها در یک نقطه از سیستم، موجب کاهش راندمان انتقال حرارت و در صورت انبساط ناگهانی موجب ترکیدگی در سیستم می شود.عمل جداسازی گازهای غیر قابل تقطیر ( اکسیژن و دی اکسید کربن آزاد ) از آب تغذیه دیگ بخار و برگشت کندانس جلوگیری می کند.
در دابو صنعت علاوه بر دی ارئتور طرح پرموتیت، دی اریتور سینی دار تحت فشار نیز طراحی و ساخته میشود.
استفاده از تصفیه های شیمیایی و یا تزریق مواد شیمیایی در سیستم، تا حدی از خسارت گازها می کاهد اما علی رغم هزینه بر بودن این روش، مشکل کاملاً برطرف نمی شود و همچنین به علاوه تغییرات ph که به جهت کم و زیاد شدن تزریق مواد شیمیایی پدید می آید خورندگی دیگری را در دستگاه های حرارتی به وجود می آورد.
با توجه به موارد مذکور جدا کردن گازها توسط دستگاهی مکانیکی به نام دی اریتور که یکی از اجزای دیگ بخار است، انجام می گیرد. در اریتورها به صورت افقی از ظرفیت 1- 20m3/hr به سفارش مشتریان در سه نوع اتمسفریک، پرموتیت و سینی دار ساخته و عرضه می شوند.
| Model | Capacity of Boiler (kg/hr) | Capacity Deaerator (Lb/hr) | D (mm) | L1 (mm) | L2 (mm) | H (mm) | Tower Steam Connection N2 (inch) | Vessel Steam Connection N5 (inch) | Over Flow Connection N4 (inch) | Outlet Connection N3 (inch) | Drain N1 (inch) |
| DS-AE-PD-3 | 1000 | 3000 | 800 | 1300 | 1800 | 1600 | 1 | 3/4 | 3/4 | 1 1/4 | 1 |
| DS-AE-PD-5 | 2000 | 5000 | 950 | 1500 | 2000 | 1750 | 1 | 3/4 | 3/4 | 1 1/2 | 1 |
| DS-AE-PD-8 | 3000 | 8000 | 1000 | 1500 | 2000 | 1800 | 1 1/4 | 1 | 3/4 | 1 1/2 | 1 |
| DS-AE-PD-10 | 4000 | 10000 | 1100 | 2000 | 2600 | 1900 | 1 1/4 | 1 1/4 | 1 | 2 | 1 1/4 |
| DS-AE-PD-12 | 5000 | 12000 | 1250 | 2000 | 2600 | 2100 | 1 1/4 | 1 1/4 | 1 | 2 | 1 1/4 |
| DS-AE-PD-14 | 6000 | 14000 | 1250 | 2300 | 2850 | 2200 | 1 1/2 | 1 1/2 | 1 | 2 1/2 | 1 1/2 |
| DS-AE-PD-16 | 7000 | 16000 | 1300 | 2500 | 3100 | 2200 | 1 1/2 | 1 1/2 | 1 1/4 | 2 1/2 | 1 1/2 |
| DS-AE-PD-18 | 8000 | 18000 | 1400 | 2500 | 3100 | 2300 | 2 | 2 | 1 1/4 | 3 | 2 |
| DS-AE-PD-22 | 10000 | 22500 | 1400 | 3000 | 3600 | 2300 | 2 | 2 | 1 1/4 | 3 | 2 |
| DS-AE-PD-27 | 12000 | 27000 | 1550 | 3000 | 3650 | 2450 | 2 1/2 | 2 1/2 | 1 1/2 | 3 | 2 |
| DS-AE-PD-34 | 15000 | 34000 | 1750 | 3000 | 3650 | 2700 | 2 1/2 | 2 1/2 | 1 1/2 | 4 | 2 |
| DS-AE-PD-46 | 20000 | 46000 | 1900 | 3500 | 4200 | 2800 | 2 1/2 | 3 | 2 | 4 | 2 |

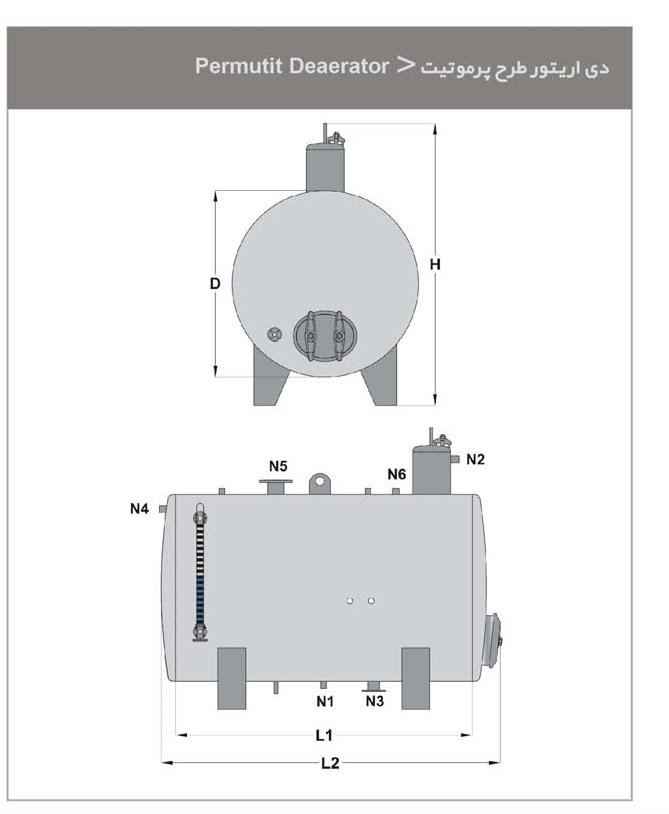

نقشه محصول
تصاویر منتخب محصول
استانداردها
| ظرفیت | 000 LB/hr, 000-500, 5 |
|---|---|
| فشار کاری | – |
| طراحی | ASME |
| سوخت مصرفی | – |
| برق مورد نیاز | 50 Hz – 380 V – سه فاز |
| کاربرد | کارخانجات، مراکز آموزشی و درمانی، ورزشگاه ها، برج ها و هتل ها |
| جنس بدنه | فولاد |
| راندمان | 89% |
| گارانتی و خدمات پس از فروش | یک سال گارانتی – 10 سال خدمات |
| قیمت خرید | تماس بگیرید |
