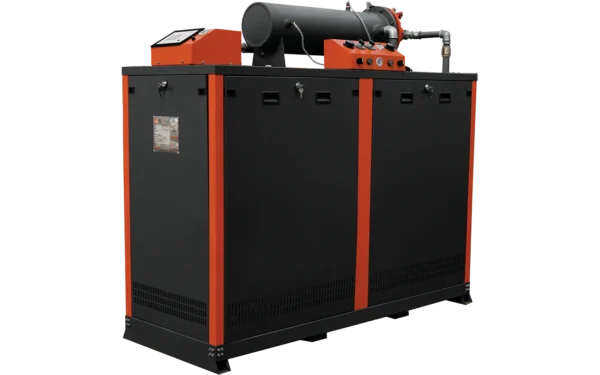

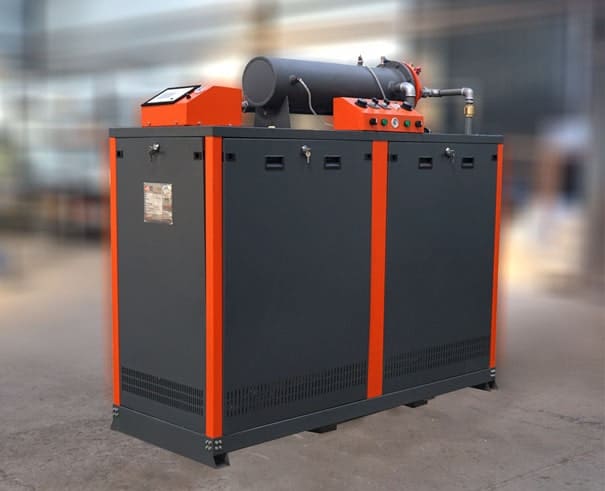

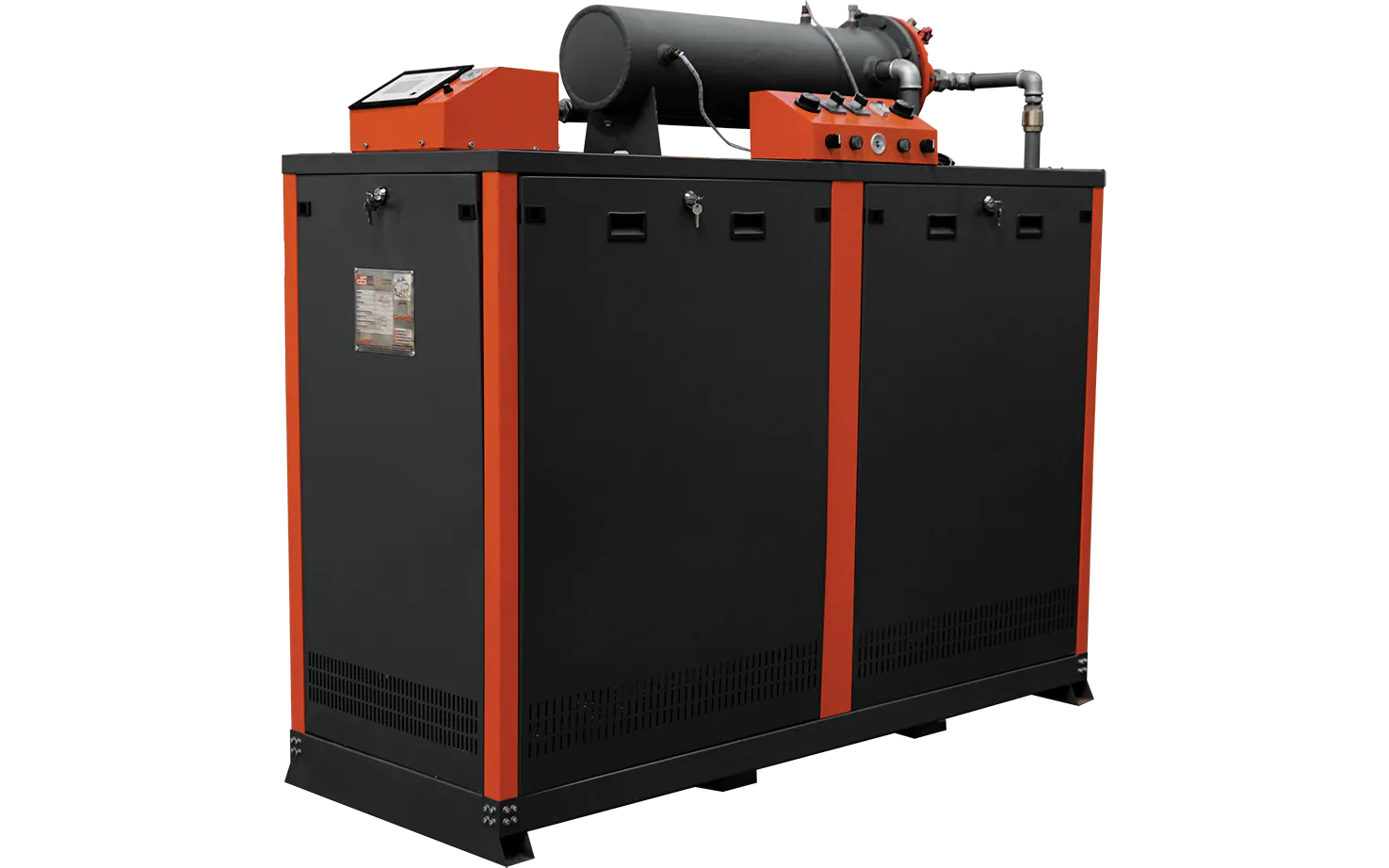

پکیج موتورخانه ای یکپارچه مدل مینیاتور سفارشی

پکیج موتورخانه یکپارچه مینیاتور سفارشی، دربرگیرنده تمامی تجهیزات یک موتورخانه در قالب یک مجموعه کوچک و قابل اعتماد می‌باشد. این محصول جهت گرمایش منازل مسکونی و ویلاها، مجتمع‌های تجاری، مدارس، مجتمع‌های اقامتی و حتی ساختمان‌های در حال ساخت جهت گرمایش موقت، مجهز به دیگ چدنی سه پاس با راندمان بالا از جنس چدن آتش خوار و حجم آبگیری وسیع، مقاوم در برابر رسوب و خوردگی می‌باشد.

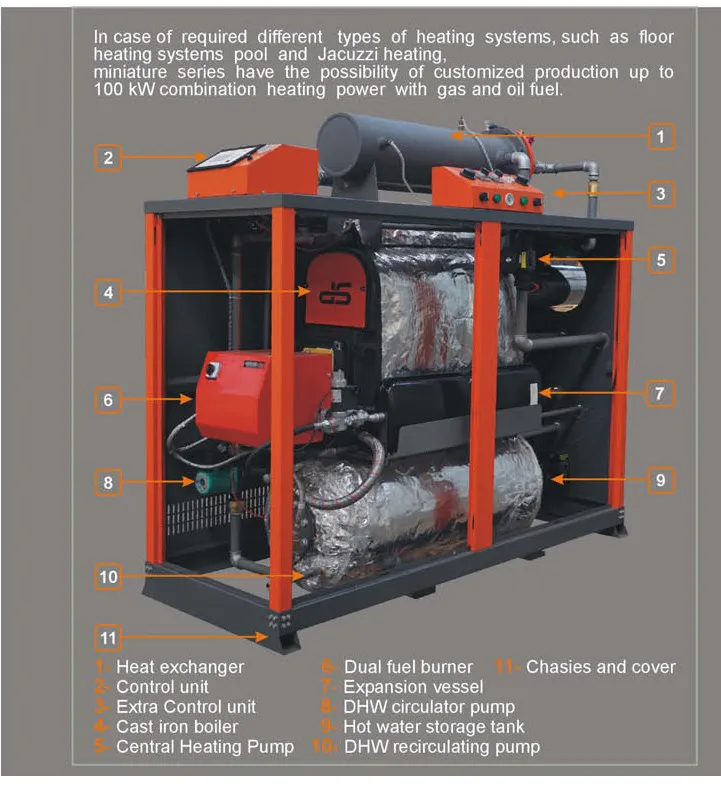

اجزای دستگاه عبارتند از:

1. مبدل سفارشی جهت گرمایش استخر
2. پنل کنترل
3. سیستم کنترل گرمایش ثانویه
4. دیگ
5. پمپ مبدل گرمایش
6. مشعل دوگانه‌سوز
7. منبع انبساط
8. پمپ منبع آبگرم مصرفی
9. منبع آبگرم مصرفی
10. پمپ برگشت آبگرم مصرفی
11. شاسی و کاور

تجهیزات پکیج موتورخانه یکپارچه مدل مینیاتور سفارشی

دیگ

از نوع چدنی با سه پاس گردش آتش و دود به جهت افزایش راندمان و کاهش هزینه های مصرف سوخت دیگ چدنی مورد استفاده دارای استاندارد 4472 و 4473 از جنس چدن آلیاژی آتشخوار که مقاوم در برابر اکسیدشدن، ترکیبات شیمیایی سوخت می باشد.

مشعل

متناسب با ظرفیت پکیج با سوخت گاز شهری و مایع، گازوئیل و یا دوگانه سوز دارای استاندار ملی شماره 7594 و 7595 ، همچنین قابلیت سفارش با مشعل گازسوز کم صدا جهت کاهش صدای پکیج تا 5dBA  از پکیچ با مشعل های رایج است .

پمپ

دستگاه دارای دو پمپ مستقل مدار شوفاژ و آب گرم مصرفی به منظور پایش مستقل دمای مخزن و مدار گرمایش می‌باشد. انتخاب پمپ مدار گرمایش به گونه ای است که جهت مصارف گرمایشی با رادیاتور شوفاژ مناسب بوده و جهت استفاده در سیستم های فن کویل و یا داکت اسپلیت قابلیت سفارش گذاری با پمپ متناسب آن کاربری می باشد. پمپ های مورد استفاده بسته به ظرفیت پکیج از برندهای Wilo,IMP,DAB تامین می شوند .

منبع ذخیره آب گرم مصرفی

منبع آب گرم مورد استفاده در پکیج های موتورخانه ای مینیاتور ساخته شده از ورق گالوانیزه گرم از جنس 17mn4  که مناسب جهت مخازن آب گرم تحت فشار می باشد، ضخامت پوسته منبع 5mm  و ضخامت عدسی های آن 6mm بوده که کارکرد منبع را در طول عمر دستگاه پکیج تضمین می نماید . کلیه جوشکاری ها توسط دستگاه تمام اتوماتیک با گاز میکس صورت گرفته و در انتها درز جوشها با دو لایه پوشش زینکا گالوانیزه می گردد. کویل مورد استفاده در منابع مذکور از نوع اسپیرال با پوشش سرتاسری منبع به جهت یکنواختی تبادل حرارت و عدم ایجاد  تمرکز بوده ، جنس آن لوله گالوانیزه گرم سنگین سایز25mm می باشد.

سطح حرارتی کویل ها متناسب با ظرفیت پکیج انتخاب می گردد، به صورتی که منبع 100 لیتری مورد استفاده در پکیج های 45 و 60 کیلو وات با سطح حرارتی 18 فوت مربع توانایی گرم کردن 1400 لیتر آب و منبع 160 لیتری مورد استفاده در پکیج های 70 و 100 کیلو وات با 24 فوت مربع سطح انتقال حرارت، توان گرم کردن 1800 لیتر آب بر ساعت را دارا می باشند.

تجهیزات کنترلی

شامل برد کنترل الکترونیک جهت عملکرد دقیق و پایش پارامترهای مهم مانند کلید حداقل فشار آب سیستم، ترموستات های ایمنی، کلید کنترل فشار گاز ورودی دستگاه و سنسورهای مربوط به گرمایش و آب گرم مصرفی، شیرهای اطمینان منبع آب گرم و مدار شوفاژ صافی گاز، سیستم نظارت بر پایداری شعله می باشند. دستگاه به صورت استاندارد جهت پر کردن مدار گرمایش دارای شیر پرکن بوده که در صورت سفارش شیر پرکن اتوماتیک بر روی آن نصب می گردد. پکیج های مینیاتور مجهز به منبع انبساط بسته دیافراگمی از جنس EPDM می باشد که در کارخانه فشار ازت آن بر روی 1bar تنظیم می شود. بسته به ظرفیت پکیج ، در مدل های 45 و 60 کیلو وات از یک منبع انبساط 12 لیتری و در مدل های 70 و 100 کیلو وات از دو منبع 12 لیتری (جمعا 24 لیتر منبع انبساط) استفاده می شود.

کاور و شاسی

دستگاه دارای کاور از جنس ورق فولاد با یک لایه رنگ آستری و پوشش نهایی رنگ کوره ای بوده که مقاومت بالایی در برابر رطوبت و ضربه را دارا می باشد.

برخلاف پکیج های رایج که فاقد شاسی مستحکم و مقاوم هستند. شاسی مورد استفاده در این پکیج از جنس ورق گالوانیزه گرم به ضخامت 6 میلی متر با دو لایه روکش زنیکا و رنگ نهایی می باشد که با توجه به مرطوب بودن کف محل استقرار پکیج ها و تماس آن با کف شاسی از مقاومت بالایی در برابر پوسیدگی برخوردار است .
