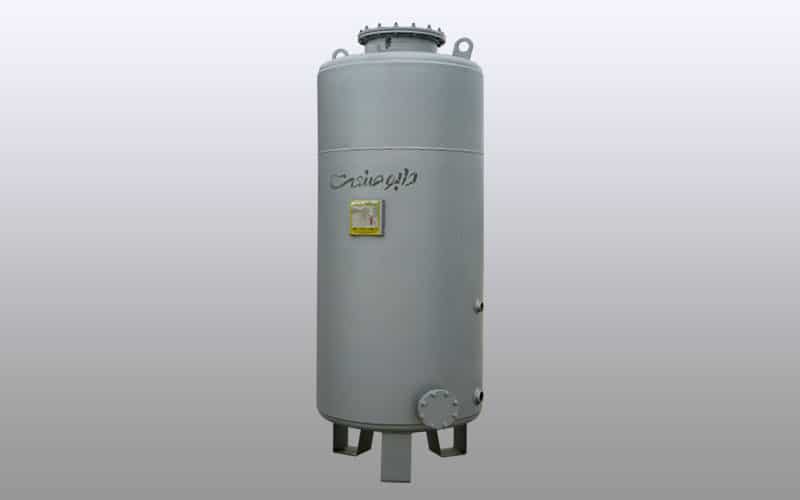

منبع کویلی اسپیرال
Spiral Coil Supply
مزایا و ویژگی ها
- انتقال حرارت بالاتر نسبت به منابع کویلی و منابع دوجداره
- دارای حفاظت کاتدی جهت جلوگیری از خوردگی
- افزایش قابل توجه آبدهی به ازای سطح حرارتی برابر نسبت به دیگر انواع منابع
- امکان ساخت کویل و پوسته با جنسهای مختلف از جمله استنلس استیل
- سرویس و نگهداری آسان این منبع کوئلی
- قیمت رقابتی در مقایسه با منابع کویلی دیگر و دو جداره
- امکان طراحی در فشارهای مختلف
- امکان سرویس بدون استفاده از اسید
- امکان انجام عملیات اسیدشویی جهت رفع رسوبهای احتمالی
- فضاگیری کمتر نسبت به منابع دوجداره و مدل های دیگر منبع کویلی
مشخصات کلی
ظرفیت
-
فشار کاری
5-8-10-16 bar
طراحی
ASME
سوخت مصرفی
-
برق مورد نیاز
50 Hz - 380 V - سه فاز
کاربرد
مراکز آموزشی و درمانی
قیمت خرید
تماس بگیرید
جنس بدنه
فولاد
راندمان
-
گارانتی و خدمات پس از فروش
یک سال گارانتی - 10 سال خدمات
کاتالوگ محصول
دفترچه تعمیر و نگهداری
معرفی محصول

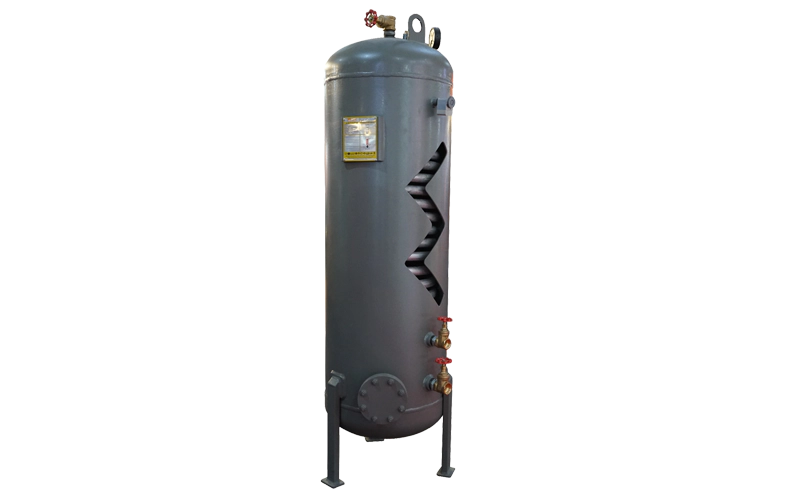

منابع کویلی اسپیرال (هلیکال) نوعی مبدل حرارتی و نسل جدیدی از منابع تولید آب گرم مصرفی (بهداشتی) بوده که جهت افزایش راندمان در منابع سنتی دوجداره و منابع کویل مسی و همچنین حذف عیوبی که گریبان گیر اینگونه از منابع بوده است در دو مدل ER و ESR طراحی و ساخته شده است.
منابع اسپیرال از طریق نوع خاص طراحی کویلهای خود توانسته ضریب انتقال حرارت را به طرز مطلوبی افزایش داده و با توزیع گسترده کویل در کل حجم منبع مشکلات ناشی از تجمع رسوبات بر سطح کویل را تا حد زیادی کاهش دهد. این منابع با جایگزین کردن تولید لحظهای فضای ذخیرهسازی آب گرم، توانسته مزیتهای رقابتی خوبی را در هزینه تمام شده ساخت و صرفهجویی در پرت انرژی بدست آورند.
مزایا و مشخصات فنی:
- انتقال حرارت بالاتر نسبت به منابع کویلی و منابع دوجداره به دلیل توزیع مناسب کویلها در داخل پوسته
- دارای حفاظت کاتدی جهت جلوگیری از خوردگی
- افزایش قابل توجه آبدهی به ازای سطح حرارتی برابر نسبت به منابع کویل مسی و منابع دوجداره با افزایش ضریب تبادل حرارتی ناشی از طراحی خاص آن
- امکان ساخت کویل و پوسته با جنسهای مختلف از جمله استنلس استیل
- سرویس و نگهداری آسان
- قیمت رقابتی در مقایسه با منابع کویلی و دو جداره
- امکان طراحی در فشارهای مختلف
- امکان سرویس بدون استفاده از اسید
- امکان انجام عملیات اسیدشویی جهت رفع رسوبهای احتمالی روی سطح کویل و داخل پوسته
- امکان ساخت مدل ESR با ظرفیت آبگیری بالاتر نسبت به ER با ظرفیت آبدهی برابر
- فضاگیری کمتر نسبت به منابع دوجداره و منابع کویلی
- انتقال حرارت بالاتر در مقیاس با لوله های مستقیم به دلیل شکل هندسی کویلها
- جلوگیری از انبساط حرارتی و مسائل مرتبط با شوک حرارتی در شروع به کار یا در دمای بالا
- رسوب پذیری، بسیار پایین به دلیل وجود تنش های برشی و آشفتگی ایجاد شده در کویل های اسپیرال ( هلیکال )
- انتقال حرارت بالا نسبت به منابع کویلی و منابع دوجداره به دلیل توزیع مناسب کویل ها در داخل پوسته
- افزایش قابل توجه آبدهی به ازای سطح حرارتی برابر نسبت به منابع کویل مسی و منابع دوجداره با افزایش ضریب تبادل حرارتی ناشی از طراحی خاص آن
- گردش کاری طولانی تر بین عملیات تمیزکاری

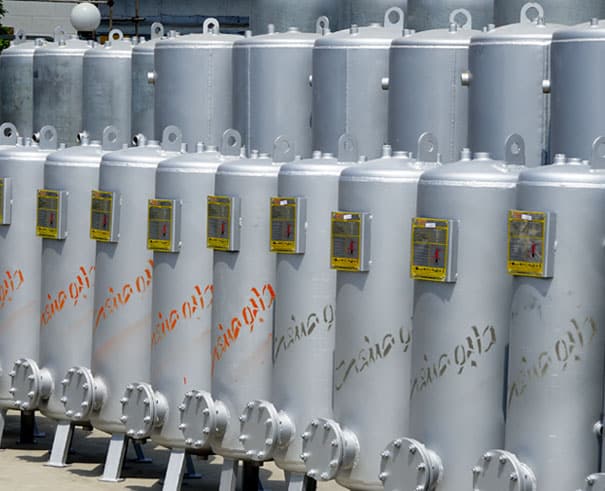

تصاویر منتخب محصول
استانداردها
توضیحات
منبع کویل دار یکی از متداولترین تجهیزات تولید و ذخیره آب گرم مصرفی در موتورخانهها و سیستمهای تأسیساتی است که با استفاده از کویل حرارتی، انرژی گرمایی را از سیال گرمکننده به آب مصرفی منتقل میکند. در میان انواع منبع کویل دار، منابع کویلی اسپیرال (هلیکال) به دلیل طراحی ویژه کویلها، راندمان انتقال حرارت بالاتر، رسوبگیری کمتر و آبدهی بیشتر نسبت به مدلهای سنتی دوجداره و کویل مسی، عملکرد بهینهتری دارند. طراحی مارپیچی کویلها در این منابع باعث ایجاد جریان آشفته و افزایش ضریب تبادل حرارتی شده و در عین حال، سرویس و نگهداری سیستم را سادهتر میکند. دابو صنعت با طراحی و تولید انواع منبع کویل دار اسپیرال مطابق استانداردهای صنعتی، راهکارهای مناسبی برای تأمین آب گرم در مراکز درمانی، آموزشی، صنعتی و ساختمانهای بزرگ ارائه میدهد.
توضیحات تکمیلی
| ظرفیت | – |
|---|---|
| فشار کاری | 5-8-10-16 bar |
| طراحی | ASME |
| سوخت مصرفی | – |
| برق مورد نیاز | 50 Hz – 380 V – سه فاز |
| کاربرد | مراکز آموزشی و درمانی |
| جنس بدنه | فولاد |
| راندمان | – |
| گارانتی و خدمات پس از فروش | یک سال گارانتی – 10 سال خدمات |
| قیمت خرید | تماس بگیرید |
