طراحی سیستم گرمایش گلخانه و محاسبه بار حرارتی

طراحی سیستم گرمایش گلخانه با یک سوال شروع می‌شود: در سردترین شب سال، چند کیلووات حرارت از گلخانه خارج می‌شود؟ جواب این سوال همان محاسبه گرمایش گلخانه (بار حرارتی) است و ظرفیت دیگ، پمپ، لوله‌کشی و بافر تانک بر پایه آن انتخاب می‌شود. اگر بار کمتر از واقعیت برآورد شود، گلخانه در شب‌های سرد به دمای هدف نمی‌رسد. اگر خیلی بیشتر برآورد شود، دیگی بزرگ‌تر از نیاز می‌خرید که مدام خاموش و روشن می‌شود.

در این راهنما روش محاسبه را بر پایه استاندارد ASAE EP406 و منابع دانشگاهی انگلیسی توضیح می‌دهیم، یک مثال عددی کامل حل می‌کنیم و نشان می‌دهیم نتیجه چگونه به انتخاب دیگ آب گرم و تجهیزات می‌رسد. اگر می‌خواهید اول با اجزا و انواع سیستم آشنا شوید، صفحه سیستم گرمایش گلخانه را ببینید. این مقاله برای درک روش و برآورد اولیه است و طراحی نهایی پروژه را باید مهندس انجام دهد.

در یک نگاه:

• بار حرارتی گلخانه از سه بخش تشکیل می‌شود: اتلاف از پوشش، اتلاف از نشت هوا و اتلاف از لبه (محیط) گلخانه.
• فرمول اصلی هر بخش وابسته به اختلاف دمای داخل و دمای طراحی بیرون است؛ مثلاً اتلاف پوشش: U × A × ΔT.
• به‌جای سردترین دمای ثبت‌شده، از دمای طراحی زمستان منطقه استفاده کنید.
• در مثال این مقاله (گلخانه 288 مترمربعی با پوشش پلاستیک دولایه) بار حرارتی حدود 64 کیلووات (حدود 55,000 کیلوکالری بر ساعت) به دست می‌آید.
• پرده حرارتی در همان مثال، بر پایه ضرایب U استاندارد، بار را حدود 30 درصد کم می‌کند.

مراحل طراحی سیستم گرمایش گلخانه

طراحی یک سیستم گرمایش مرکزی با آب گرم معمولاً این مراحل را دارد:

1. تعیین دمای هدف داخل بر اساس محصول
2. تعیین دمای طراحی بیرون بر اساس اقلیم منطقه
3. محاسبه بار حرارتی (اتلاف پوشش، نشت هوا، لبه گلخانه)
4. انتخاب منبع حرارت و ظرفیت دیگ
5. طراحی توزیع حرارت: محل لوله‌ها، تقسیم به زون‌ها، دمای آب
6. محاسبه دبی پمپ و انتخاب بافر تانک و منبع انبساط
7. طراحی کنترل و اتوماسیون و سنسورها

در ادامه هر مرحله را با منبع و مثال توضیح می‌دهیم.

گام ۱ و ۲: دمای هدف داخل و دمای طراحی بیرون

دمای داخل را محصول تعیین می‌کند. استاندارد ASAE برای بیشتر محصولات دمای طراحی شب را حدود 16 درجه سانتی‌گراد ذکر می‌کند (منبع). اما برخی محصولات، مثل خیار، دمای بالاتری می‌خواهند و عدد نهایی را باید از برنامه کشت خودتان بگیرید.

برای دمای بیرون، ASAE توصیه می‌کند در سیستم‌هایی که در تمام سال کار می‌کنند، دمای خشک طراحی 99 درصد زمستان استفاده شود؛ یعنی دمایی که فقط حدود 1 درصد از ساعات سال از آن سردتر است. در ایران از داده‌های ایستگاه هواشناسی نزدیک‌ترین شهر استفاده کنید.

اهمیت این عدد زیاد است: در مثال پایین نشان می‌دهیم فقط عوض شدن دمای طراحی از 0 به منفی 10 درجه، بار را حدود 55 درصد بیشتر می‌کند.

محاسبه گرمایش گلخانه: بار حرارتی از چه بخش‌هایی تشکیل می‌شود؟

بار حرارتی کل برابر مجموع سه اتلاف است. روش ASAE و منابع دانشگاهی همین تفکیک را دارند

q_total = q_cover + q_infiltration + q_perimeter

۱) اتلاف حرارت از پوشش

بخش بزرگ‌تر اتلاف از طریق هدایت و تابش از پوشش دیواره‌ها و سقف است. استاندارد ASAE آن را با این رابطه می‌دهد

q_cover = U × A_c × (T_i − T_o)

در این رابطه q بر حسب وات، U ضریب انتقال حرارت کل پوشش بر حسب W/(m²·K)، A_c مساحت پوشش (دیواره‌ها و سقف، نه مساحت کف) بر حسب مترمربع، T_i دمای هدف داخل و T_o دمای طراحی بیرون است.

جدول زیر ضرایب U چند پوشش رایج را از ASAE نشان می‌دهد:

نوع پوشش	U بر حسب W/(m²·K)	U بر حسب BTU/(h·ft²·°F)
شیشه تک‌لایه (آب‌بندی‌شده)	6.2	1.1
شیشه دولایه (آب‌بندی‌شده)	3.7	0.65
پلی‌اتیلن تک‌لایه	6.2	1.1
پلی‌اتیلن دولایه	4.0	0.70
پلی‌اتیلن دولایه با مانع مادون قرمز (IR)	2.8	0.50
پلی‌کربنات دوجداره	3.2 تا 3.6	0.56 تا 0.63
پلی‌اتیلن دولایه همراه پرده حرارتی بسته	2.5	0.44

این ضرایب تقریبی‌اند و منابع مختلف کمی با هم تفاوت دارند. برای پروژه واقعی از مشخصات سازنده پوشش استفاده کنید.

۲) اتلاف حرارت از نشت هوا

هوای گرم از درزها و درها خارج و هوای سرد جایگزین آن می‌شود. استاندارد ASAE معادله کامل این اتلاف (شامل رطوبت) را دارد؛ معادله ساده‌شده آن برای هوای بسیار سرد (زیر منفی 20 درجه) و رطوبت کم است. در اقلیم‌های ملایم‌تر می‌توان فقط حرارت محسوس هوا را حساب کرد:

q_inf = 0.335 × N × V × (T_i − T_o)

در این رابطه N تعداد دفعات تعویض هوا در ساعت (h⁻¹)، V حجم گلخانه به مترمکعب و ضریب 0.335 از ضرب چگالی و گرمای ویژه هوا (حدود 1.2 kg/m³ و 1005 J/kg·K) و تبدیل واحد ساعت به دست می‌آید. مقدار N به نوع و کهنگی سازه بستگی دارد:

نوع سازه	N بر حسب تعویض هوا در ساعت
پلاستیک دولایه نو	0.75 تا 1.5
شیشه یا فایبرگلاس نو	0.5 تا 1.0
شیشه قدیمی با نگهداری خوب	1.0 تا 2.0
شیشه قدیمی با نگهداری ضعیف	2.0 تا 4.0

۳) اتلاف حرارت از لبه گلخانه (محیط کف)

حرارت از اطراف پی و لبه کف هم به بیرون می‌رود. دانشگاه جورجیا ضریب 0.8 BTU/(h·ft·°F) (حدود 1.38 W/(m·K)) را برای لبه بدون عایق و 0.4 (حدود 0.69 W/(m·K)) را برای لبه عایق‌شده می‌دهد:

q_perimeter = k × P × (T_i − T_o)

P طول محیط گلخانه به متر است. این بخش معمولاً سهم کوچکی دارد ولی نادیده گرفتنش درست نیست.

تبدیل واحد

در ایران ظرفیت دیگ معمولاً با کیلوکالری بر ساعت اعلام می‌شود، ولی فرمول‌ها وات می‌دهند. تبدیل‌های لازم:

• 1 کیلووات ≈ 860 کیلوکالری بر ساعت
• 1 کیلووات ≈ 3,412 BTU/h

مثال عددی: محاسبه بار حرارتی یک گلخانه 288 مترمربعی

یک گلخانه دو شیب با پوشش پلاستیک دولایه را در نظر بگیرید. فرض‌های مثال (که نمونه‌اند و باید با شرایط پروژه شما عوض شوند):

مورد	مقدار
ابعاد کف	9.6 متر عرض × 30 متر طول = 288 مترمربع
ارتفاع دیواره / ارتفاع خرپشته	3 متر / 5 متر
مساحت پوشش (دیواره‌ها + سقف + دو سر گلخانه)	568.8 مترمربع
حجم گلخانه	1,152 مترمکعب
ضریب U پلی‌اتیلن دولایه (ASAE)	4.0 وات بر مترمربع کلوین
دمای هدف داخل / دمای طراحی بیرون	18 درجه / منفی 5 درجه سانتی‌گراد (اختلاف 23 درجه)
نرخ نشت هوا N (پلاستیک دولایه نو)	1.0 تعویض در ساعت
محیط گلخانه / ضریب لبه بدون عایق	79.2 متر / 1.38 وات بر متر کلوین

محاسبه هر بخش:

q_cover = 4.0 × 568.8 × 23 = 52,330 W ≈ 52.3 kW

q_inf   = 0.335 × 1.0 × 1,152 × 23 = 8,876 W ≈ 8.9 kW

q_perim = 1.38 × 79.2 × 23 = 2,522 W ≈ 2.5 kW

بخش	توان (kW)	سهم از کل
پوشش	52.3	82%
نشت هوا	8.9	14%
لبه گلخانه	2.5	4%
جمع بار حرارتی	63.7	100%

بار کل حدود 63.7 کیلووات است، یعنی حدود 54,800 کیلوکالری بر ساعت یا 217,000 BTU/h. به ازای هر مترمربع کف حدود 221 وات می‌شود. این عدد را به‌عنوان یک قانون کلی برای گلخانه‌های دیگر به کار نبرید؛ با دمای بیرون، پوشش و سازه عوض می‌شود.

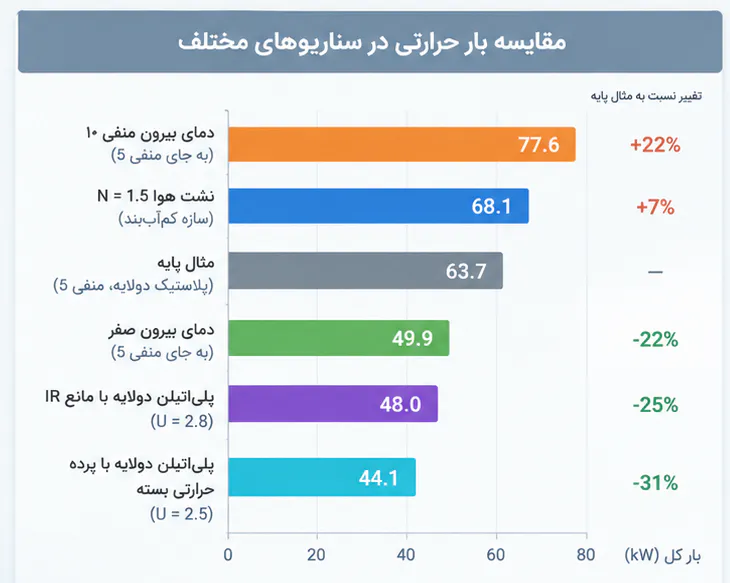

چند تغییر ساده چقدر بار را عوض می‌کند؟

سناریو	بار کل (kW)	تغییر نسبت به مثال
مثال پایه (پلاستیک دولایه، منفی 5)	63.7	—
دمای طراحی بیرون منفی 10 به‌جای منفی 5	77.6	حدود 22 درصد بیشتر
دمای طراحی بیرون صفر به‌جای منفی 5	49.9	حدود 22 درصد کمتر
نشت هوا N = 1.5 (سازه کم‌آب‌بند)	68.1	حدود 7 درصد بیشتر
پلی‌اتیلن دولایه با مانع IR (U = 2.8)	48.0	حدود 25 درصد کمتر
پلی‌اتیلن دولایه با پرده حرارتی بسته (U = 2.5)	44.1	حدود 31 درصد کمتر

محاسبه پرده حرارتی ساده‌شده است: ضریب 2.5 ASAE را روی کل پوشش اعمال کرده‌ایم، در حالی که پرده فقط وقتی بسته است اثر دارد (معمولاً شب). منبع NSW هم پرده حرارتی (با U حدود 2.8) را از راه‌های پیشنهادی کاهش اتلاف می‌داند . اثر واقعی را از مشخصات پرده انتخابی بگیرید.

انتخاب دیگ و تجهیزات بر اساس بار حرارتی

توان خروجی دیگ باید دست‌کم برابر بار حرارتی محاسبه‌شده باشد. مهندس طراح معمولاً بسته به تلفات لوله‌کشی و برنامه گسترش گلخانه حاشیه اطمینانی هم اضافه می‌کند؛ مقدار آن را طراح تعیین می‌کند و عدد ثابتی نیست. استاندارد ASAE می‌گوید همه دیگ‌ها و آبگرم‌کن‌ها باید شیرها، کنترل‌ها و تجهیزات ایمنی مناسب داشته باشند.

در مثال بالا، بار حدود 64 کیلووات (حدود 55,000 کیلوکالری بر ساعت) است. بر اساس مشخصات درج‌شده در صفحه محصولات دابو صنعت:

• دیگ آب گرم فولادی در مدل‌های مختلف عرضه می‌شود؛ مثلاً دیگ آب گرم فایربکس از 50,000 کیلوکالری بر ساعت شروع می‌شود و دیگ آب گرم سوپر سه‌پاس برای ظرفیت‌های بالاتر است.
• پکیج زمینی با ظرفیت 38 تا 100 کیلووات، برای پروژه‌های کوچک‌تر در این محدوده بار گزینه‌ای فشرده است.
• دیگ چگالشی سری آدمیرال و کاپیتال طبق اعلام سازنده برای کاربردهایی از جمله گلخانه ارائه شده‌اند و بازده بالا (90 تا 98 درصد طبق مشخصات سازنده) دارند.

انتخاب مدل نهایی به سوخت، فشار کاری و اندازه واقعی پروژه بستگی دارد و بهتر است با کارشناس فنی نهایی شود.

دبی پمپ آب گرم

دبی آب از رابطه بقای انرژی به دست می‌آید:

flow (kg/s) = Q / (c_p × ΔT_water),   c_p ≈ 4186 J/(kg·K)

در مثال، اگر اختلاف دمای رفت و برگشت آب 20 درجه فرض شود (مثلاً رفت 80 و برگشت 60؛ این عدد فرض است و با طراحی مدار عوض می‌شود)، دبی حدود 0.76 کیلوگرم بر ثانیه یا 2.7 مترمکعب بر ساعت می‌شود:

63,700 / (4186 × 20) = 0.76 kg/s ≈ 2.7 m³/h

افت فشار لوله‌کشی را بعد از طراحی مسیر باید حساب کنید تا پمپ انتخاب شود.

بافر تانک، منبع انبساط و مبدل

• بافر تانک: وقتی بار لحظه‌ای کمتر از حداقل توان دیگ باشد (مثلاً بهار و پاییز)، دیگ مدام خاموش و روشن می‌شود. بافر تانک انرژی را ذخیره می‌کند و این رفتار را کم می‌کند.
• منبع انبساط: تغییر حجم آب را در مدار بسته جبران می‌کند.
• مبدل حرارتی: وقتی بخواهید مدار دیگ را از مدار گلخانه جدا کنید یا از منبع حرارتی دیگری استفاده کنید.
• کندانسور: اگر دود دیگ برای CO₂ استفاده می‌شود، دمای دود را کم و انرژی نهان بخار آب را بازیابی می‌کند.

طراحی توزیع حرارت در گلخانه: لوله‌ها و زون‌بندی

جای لوله‌ها در همان اندازه توان دیگ اهمیت دارد. توصیه‌های ASAE:

• در گلخانه‌های با عرض تا 9 متر، لوله‌ها فقط کنار دیواره‌ها قرار می‌گیرند. در عرض‌های بیشتر، لوله‌ها بین دیواره‌ها و زیر یا بین ردیف‌های کشت تقسیم می‌شوند. گلخانه مثال ما 9.6 متر عرض دارد، پس به توزیع بیشتری نیاز دارد.
• سیستم مرکزی بهتر است با دو یا سه زون طراحی شود و گرمایش کف یا زیر بنچ زون اصلی باشد.
• لوله گالوانیزه یا آلومینیوم‌رنگ‌شده حدود 15 درصد کمتر از لوله سیاه حرارت می‌دهد.

گرمایش ناحیه ریشه

گرمایش ناحیه ریشه مکمل است، نه جایگزین. منابع دانشگاهی می‌گویند دمای آب این سیستم‌ها بین 90 تا 110 درجه فارنهایت (حدود 32 تا 43 درجه سانتی‌گراد) است و بالاتر از 110 می‌تواند به ریشه آسیب بزند. دیگ معمولاً روی 180 درجه فارنهایت کار می‌کند و شیر مخلوط‌کن دما را برای مدار ریشه به حدود 100 کاهش می‌دهد. برای بستر کشت با گیاه حدود 20 BTU/(h·ft²) (حدود 63 W/m²) و برای بستر پوشیده با فلت حدود 15 BTU/(h·ft²) به عنوان بار طراحی داده شده است.

با این حال، گرمایش ناحیه ریشه معمولاً کمتر از 25 درصد حرارت سردترین شب را تامین می‌کند و باید همراه سیستم اصلی باشد. برتری آن این است که اگر دمای ریشه در حد مطلوب باشد، می‌توان دمای هوا را 5 تا 10 درجه فارنهایت پایین‌تر نگه داشت و تا حدود 10 درصد در انرژی صرفه‌جویی کرد.

اشتباه‌های رایج در محاسبه و طراحی سیستم گرمایش گلخانه

1. استفاده از مساحت کف به جای سطح پوشش. اتلاف از پوشش رخ می‌دهد، پس سطح دیواره‌ها و سقف ملاک است.
2. نادیده گرفتن نشت هوا در سازه‌های قدیمی. در جدول ASAE شیشه قدیمی با نگهداری ضعیف تا 4 تعویض هوا در ساعت دارد، در حالی که سازه نو بین 0.5 تا 1.5 است.
3. دمای طراحی بیرون خوش‌بینانه. در مثال، تفاوت منفی 5 و منفی 10 حدود 14 کیلووات است.
4. دیگ بسیار بزرگ‌تر از نیاز. باعث خاموش و روشن شدن مکرر، افت راندمان و فرسایش زودهنگام می‌شود؛ بافر تانک این مشکل را کم می‌کند.
5. فراموش کردن ضریب لوله. لوله گالوانیزه حدود 15 درصد کمتر حرارت می‌دهد.
6. هیتر هوای گرم با دمش عمودی. ASAE استفاده از آن را به دلیل خطر آسیب به محصول توصیه نمی‌کند.
7. سنسور دما در جای نامناسب. سنسور باید در برابر تابش مستقیم و پراکنده خورشید سایه‌دار و در مرکز محصول باشد.
