دیگ آب گرم چگالشی سری کاپیتال

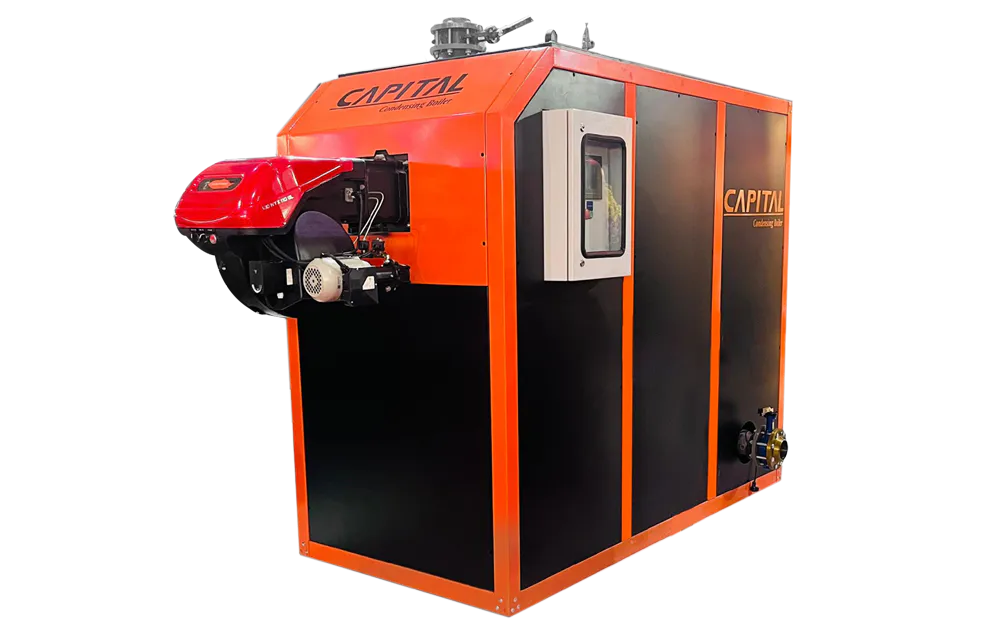

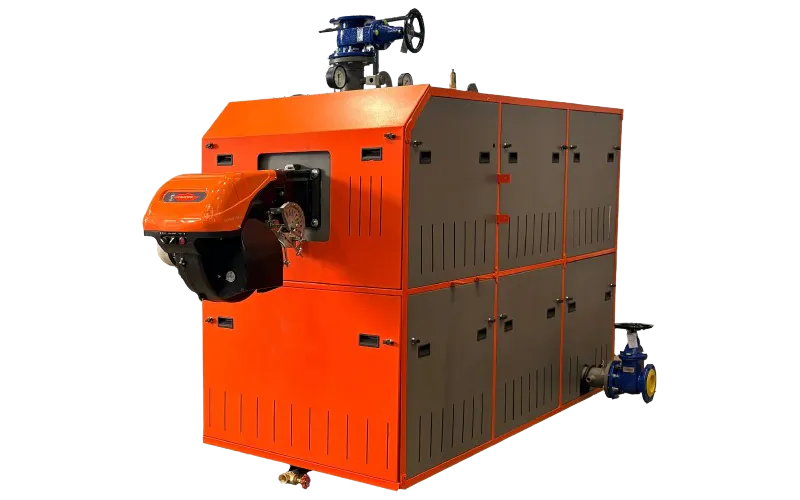

معرفی دیگ چگالشی کاپیتال

در دیگ چگالشی کاپیتال، انرژی حاصل از احتراق ابتدا از طریق سطوح انتقال حرارت به آب منتقل می‌شود. سپس گازهای احتراق با عبور از بخش چگالشی، تا محدوده مناسب برای چگالش سرد می‌شوند. در این شرایط، بخار آب موجود در گازها به مایع تبدیل شده و گرمای نهان آن آزاد می‌شود. این انرژی نیز به گرم‌شدن آب برگشتی سیستم کمک می‌کند و در نتیجه، امکان استفاده مؤثرتر از سوخت فراهم می‌شود.

یکی از ویژگی‌های مهم این محصول، طراحی انتقال حرارت در سه پاس است. در این ساختار، گازهای احتراق در مسیرهای متوالی حرکت می‌کنند تا انرژی حرارتی آن‌ها پیش از خروج از دستگاه، تا حد امکان به آب منتقل شود. بخش سوم که وظیفه چگالش را بر عهده دارد، از فولاد زنگ‌نزن 316L ساخته شده است تا مقاومت مناسبی در برابر شرایط خورنده ناشی از تشکیل کندانس داشته باشد.

دیگ چگالشی کاپیتال با تکیه بر تجربه دابو صنعت در طراحی و ساخت بویلرها و مبدل‌های حرارتی، برای پروژه‌هایی طراحی شده است که در آن‌ها افزایش راندمان، کنترل عملکرد و مدیریت هزینه‌های انرژی اهمیت دارد. میزان بهره‌وری واقعی این دستگاه به شرایط کارکرد، دمای آب برگشتی، تنظیمات مشعل و نحوه طراحی مدار گرمایش وابسته است.

ساختار سه‌پاس و نحوه انتقال حرارت در دیگ کاپیتال

طراحی سه‌پاس یکی از بخش‌های مهم ساختار حرارتی دیگ چگالشی کاپیتال است. در این آرایش، گازهای داغ حاصل از احتراق از مسیرهای متوالی عبور می‌کنند و انرژی خود را به آب منتقل می‌سازند. در ادامه، بخش چگالشی امکان بازیابی بخشی از گرمای نهان بخار آب موجود در گازهای خروجی را فراهم می‌کند.

در طراحی این بخش، انتخاب جنس مناسب برای سطوح انتقال حرارت اهمیت ویژه‌ای دارد؛ زیرا دمای گازها و احتمال تشکیل کندانس در قسمت‌های مختلف دیگ یکسان نیست. محفظه چگالشی از فولاد زنگ‌نزن 316L ساخته می‌شود که به دلیل مقاومت مناسب در برابر خوردگی، برای این بخش کاربرد دارد.

عملکرد مطلوب این ساختار علاوه بر طراحی حرارتی، به تخلیه صحیح کندانس، کنترل کیفیت آب و نگهداری مناسب دستگاه نیز وابسته است.

محفظه چگالشی فولاد زنگ‌نزن 316L

در دیگ‌های چگالشی، بخار آب موجود در محصولات احتراق در شرایط مناسب به مایع تبدیل می‌شود. کندانس حاصل ممکن است خاصیت اسیدی داشته باشد و در صورت انتخاب نامناسب مواد یا طراحی نادرست مسیر تخلیه، موجب خوردگی تجهیزات شود.

در دیگ چگالشی کاپیتال، برای ساخت محفظه چگالشی از فولاد زنگ‌نزن 316L استفاده می‌شود. این گرید از فولاد زنگ‌نزن به دلیل برخورداری از مولیبدن در ترکیب آلیاژی خود، مقاومت مناسبی در برابر بسیاری از محیط‌های خورنده دارد. انتخاب این ماده برای بخش چگالشی به افزایش دوام و قابلیت اطمینان دستگاه کمک می‌کند.

بااین‌حال، طول عمر این بخش به عواملی مانند ترکیب شیمیایی کندانس، دمای کارکرد، کیفیت ساخت و شرایط نگهداری نیز وابسته است. به همین دلیل، تخلیه صحیح کندانس و انجام بازرسی‌های دوره‌ای در بهره‌برداری از دیگ چگالشی اهمیت دارد.

سیستم کنترل PLC و قابلیت ارتباط با BMS

دیگ چگالشی کاپیتال به سیستم کنترل پیشرفته PLC مجهز می‌شود که امکان مدیریت و پایش عملکرد دستگاه را فراهم می‌کند. این سیستم با توجه به تجهیزات کنترلی نصب‌شده، می‌تواند در تنظیم عملکرد دیگ متناسب با نیاز حرارتی و شرایط بهره‌برداری نقش داشته باشد.

قابلیت ارسال اطلاعات به سامانه مدیریت ساختمان (BMS) نیز امکان یکپارچه‌سازی اطلاعات و هماهنگی بهتر تجهیزات گرمایشی را در پروژه‌های مجهز به این سامانه فراهم می‌کند. این قابلیت در موتورخانه‌های بزرگ و تأسیساتی که مدیریت انرژی و پایش عملکرد تجهیزات اهمیت دارد، کاربردی است.

مشعل مدولار و قابلیت استفاده از سوخت‌های مختلف

مشعل یکی از اجزای اصلی دیگ چگالشی است و بر راندمان احتراق، میزان آلایندگی و نحوه پاسخ‌گویی دستگاه به تغییرات بار حرارتی تأثیر می‌گذارد. در دیگ چگالشی کاپیتال، امکان استفاده از مشعل‌های مدولار متناسب با مشخصات فنی دستگاه در نظر گرفته شده است.

مشعل مدولار می‌تواند توان حرارتی خود را متناسب با نیاز سیستم تنظیم کند. این قابلیت، در صورت انتخاب و تنظیم صحیح، به کاهش تغییرات مکرر روشن و خاموش شدن مشعل و بهبود عملکرد دستگاه در بارهای متغیر کمک می‌کند.

همچنین امکان انتخاب مشعل دوگانه‌سوز برای پروژه‌هایی وجود دارد که به استفاده از دو نوع سوخت نیاز دارند. نوع سوخت قابل استفاده و شرایط عملکرد آن باید بر اساس مدل مشعل، تجهیزات جانبی و مشخصات سفارش نهایی تعیین شود.

مزایای بهره‌برداری از دیگ چگالشی کاپیتال

افزایش بهره‌وری انرژی

بازیابی گرمای نهان بخار آب موجود در گازهای احتراق، امکان استفاده بیشتر از انرژی سوخت را فراهم می‌کند. در صورتی که دمای آب برگشتی و شرایط کاری سیستم برای چگالش مناسب باشد، این ویژگی می‌تواند مصرف سوخت را کاهش دهد.

کاهش هزینه‌های بهره‌برداری

کاهش مصرف سوخت در طول دوره بهره‌برداری می‌تواند هزینه‌های انرژی را کاهش دهد. میزان صرفه‌جویی به نوع دیگ جایگزین، بار حرارتی، شرایط آب‌وهوایی، دمای رفت‌وبرگشت و نحوه کنترل سیستم بستگی دارد؛ بنابراین، ارزیابی اقتصادی باید برای هر پروژه به‌صورت جداگانه انجام شود.

سهولت سرویس و نگهداری

دسترسی مناسب به اجزای داخلی و امکان بازرسی بخش‌های مختلف دستگاه، انجام سرویس‌های دوره‌ای و تعمیرات را تسهیل می‌کند. نگهداری منظم مشعل، سطوح انتقال حرارت و مسیر تخلیه کندانس به حفظ عملکرد و افزایش عمر مفید تجهیزات کمک می‌کند.

کنترل بهتر عملکرد سیستم

استفاده از سامانه کنترل PLC و قابلیت ارتباط با BMS، در صورت پیاده‌سازی تجهیزات و تنظیمات لازم، امکان پایش عملکرد و هماهنگی بهتر دیگ با سایر اجزای موتورخانه را فراهم می‌سازد.

کاربردهای دیگ چگالشی کاپیتال

دیگ چگالشی کاپیتال برای پروژه‌هایی قابل بررسی است که به تأمین آب گرم در محدوده مجاز طراحی دستگاه نیاز دارند. انتخاب این محصول باید با توجه به ظرفیت حرارتی و شرایط واقعی بهره‌برداری انجام شود.

مهم‌ترین کاربردهای آن عبارت‌اند از:

• ساختمان‌های مسکونی و برج‌ها: تأمین گرمای موردنیاز سیستم گرمایش مرکزی.
• هتل‌ها و مجموعه‌های اقامتی: تأمین آب گرم مدار گرمایش متناسب با بار حرارتی ساختمان.
• مراکز تجاری و اداری: استفاده در موتورخانه‌های مرکزی با نیاز حرارتی مشخص.
• مراکز آموزشی و ورزشی: تأمین گرمای موردنیاز فضاهای داخلی و مدارهای گرمایشی.
• گلخانه‌ها و پروژه‌های کشاورزی: تأمین گرمای موردنیاز در صورت تطابق ظرفیت و مشخصات فنی دیگ با شرایط پروژه.
• برخی کاربردهای صنعتی: استفاده در فرایندهایی که به آب گرم نیاز دارند و فشار، دما و کیفیت آب با مشخصات دستگاه سازگار است.

برای کاربردهایی که به آب گرم مصرفی بهداشتی نیاز دارند، باید مدار مصرف با توجه به طراحی پروژه و الزامات بهداشتی، از طریق مبدل حرارتی یا مخزن مناسب در نظر گرفته شود.

شرایط مناسب برای دستیابی به راندمان بالای دیگ چگالشی

برای استفاده مؤثر از فناوری چگالش، تنها انتخاب یک دیگ با راندمان اسمی بالا کافی نیست. طراحی مدار گرمایش و شرایط بهره‌برداری باید امکان کاهش دمای گازهای احتراق و تشکیل کندانس را فراهم کنند.

مهم‌ترین عوامل مؤثر عبارت‌اند از:

• طراحی مناسب دمای آب رفت‌وبرگشت
• انتخاب ظرفیت متناسب با بار حرارتی واقعی
• تنظیم صحیح مشعل و سیستم کنترل
• حفظ تمیزی سطوح انتقال حرارت
• کنترل کیفیت آب و جلوگیری از تشکیل رسوب
• تخلیه صحیح کندانس و بازرسی دوره‌ای محفظه چگالشی

در صورت رعایت این موارد، دیگ چگالشی کاپیتال می‌تواند از قابلیت بازیابی گرمای نهان بهتر استفاده کند. راندمان واقعی دستگاه باید با توجه به شرایط کارکرد و مبنای محاسبه راندمان ارزیابی شود.

قیمت دیگ چگالشی کاپیتال

قیمت دیگ چگالشی کاپیتال به ظرفیت حرارتی، فشار کاری، نوع مشعل، تجهیزات کنترلی، مشخصات ساخت و امکانات موردنیاز پروژه بستگی دارد. همچنین انتخاب مشعل دوگانه‌سوز یا تجهیزات جانبی ویژه می‌تواند بر قیمت نهایی تأثیر بگذارد.

برای استعلام قیمت دیگ چگالشی کاپیتال، بهتر است اطلاعات زیر مشخص باشد:

• ظرفیت حرارتی موردنیاز بر حسب کیلووات یا کیلوکالری بر ساعت
• فشار کاری و حداکثر دمای موردنیاز
• نوع سوخت در دسترس
• شرایط نصب و مشخصات موتورخانه
• نیاز به تجهیزات کنترلی و قابلیت ارتباط با BMS

کارشناسان دابو صنعت می‌توانند بر اساس این اطلاعات، مشخصات فنی مناسب را بررسی و اطلاعات مربوط به قیمت و شرایط سفارش را ارائه کنند.
