منبع انبساط باز
Open Expansion Tank
مزایا و ویژگی ها
- کاهش آسیبهای احتمالی ناشی از خوردگی
- قیمت مناسب و اقتصادی
- حفظ فشار سیستم
- بازگرداندن آب سیستم به آن پس از خنک شدن و جلوگیری از خالی شدن آن
- تخلیه هوای سیستم
- جبران کننده افزایش حجم آب در سیستم
مشخصات کلی
ظرفیت
100-5،000 lit
فشار کاری
-
طراحی
ASME
سوخت مصرفی
-
برق مورد نیاز
50 Hz - 380 V - سه فاز
کاربرد
مراکز آموزشی و درمانی
قیمت خرید
تماس بگیرید
جنس بدنه
فولاد
راندمان
-
گارانتی و خدمات پس از فروش
یک سال گارانتی - 10 سال خدمات
کاتالوگ محصول
دفترچه تعمیر و نگهداری
معرفی محصول
منبع انبساط باز یکی از تجهیزات مورد استفاده در سیستمهای گرمایشی و تهویه مطبوع است که برای جبران تغییرات حجم آب ناشی از تغییرات دما طراحی شده است. این تجهیز، محفظهای است که به سیستم گرمایش مرکزی یا تهویه مطبوع متصل میشود و با هوای آزاد در ارتباط است. این منبع معمولاً در بالاترین نقطه سیستم نصب میشود تا بتواند تغییرات حجم آب را به دلیل انبساط و انقباض آب جذب کند.
منبع انبساط یکی از متداولترین اجزای سیستمهای گرمایشی میباشد. از آنجائیکه آب یک ماده تراکمپذیر نیست با افزایش دما منبسط میشود و به همین خاطر نیاز به فضایی دارد تا بتواند حجم افزایش یافته را به آن هدایت کند. در صورت عدم پیشبینی و تعبیه منابع انبساط در سیستمهای گرمایشی، فشار سیستم افزایش پیدا کرده و ممکن است به شیرها یا سیستم لولهکشی آسیب وارد نماید.
نحوه عملکرد
- جبران تغییرات حجم: وقتی دمای آب در سیستم افزایش مییابد، حجم آن نیز افزایش مییابد. منبع انبساط باز این حجم اضافی آب را در خود جای میدهد و از افزایش فشار در سیستم جلوگیری میکند.
- تخلیه هوا: از آنجا که منبع انبساط باز با هوای آزاد در ارتباط است، هوا و بخار که ممکن است در سیستم ایجاد شود، به راحتی میتواند به منبع انتقال یابد و از طریق آن تخلیه شود.
- جلوگیری از خالی شدن سیستم: در مواقعی که آب سیستم خنک میشود و حجم آن کاهش مییابد، منبع انبساط باز میتواند آب لازم را به سیستم بازگرداند و از خالی شدن آن جلوگیری کند.
ویژگیهای منبع انبساط باز
- ساده و اقتصادی: ساختار سادهای دارد و به راحتی نصب و نگهداری میشود.
- نیاز به مکان خاص: به دلیل نیاز به نصب در بالاترین نقطه سیستم، ممکن است نیاز به فضای خاصی داشته باشد.
- حفظ فشار سیستم: با تنظیم فشار آب در سیستم، به افزایش کارایی و طول عمر تجهیزات کمک میکند.
منبع انبساط باز در سیستمهای گرمایشی کوچک و خانگی به دلیل سادگی و هزینه پایین مورد استفاده قرار میگیرد، اما در سیستمهای بزرگتر و صنعتی معمولاً از منابع انبساط بسته استفاده میشود که دارای مزایای بیشتری از نظر کنترل فشار و کیفیت آب هستند.
جدول مشخصات فنی منبع انبساط باز دابو صنعت
| Model | Volume (lit) | Length L (mm) | Width W (mm) | Height H (mm) | Overflow N1 (inch) | Inlet N2 (inch) | Expansion Line N3 (inch) | Return N4 (inch) | Drain N5 (inch) |
| DS-AE-OE-100 | 100 | 400 | 400 | 600 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| DS-AE-OE-200 | 200 | 500 | 500 | 800 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| DS-AE-OE-300 | 300 | 600 | 600 | 850 | 1 | 1 | 1 | 1 | 3/4 |
| DS-AE-OE-400 | 400 | 700 | 650 | 900 | 1 | 1 | 1 | 1 | 3/4 |
| DS-AE-OE-500 | 500 | 700 | 800 | 900 | 1 | 1 | 1 | 1 | 3/4 |
| DS-AE-OE-600 | 600 | 720 | 800 | 1000 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 |
| DS-AE-OE-800 | 800 | 800 | 1000 | 1000 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 |
| DS-AE-OE-1000 | 1000 | 1000 | 1000 | 1000 | 1 1/4 | 1 1/4 | 1 1/4 | 1 1/4 | 1 |
| DS-AE-OE-1500 | 1500 | 1000 | 1000 | 1500 | 1 1/2 | 1 1/2 | 1 1/2 | 1 1/2 | 1 |
| DS-AE-OE-2000 | 2000 | 1100 | 1200 | 1500 | 1 1/2 | 1 1/2 | 1 1/2 | 1 1/2 | 1 |
| DS-AE-OE-2500 | 2500 | 1100 | 1500 | 1500 | 2 | 2 | 2 | 2 | 1 1/2 |
| DS-AE-OE-3000 | 3000 | 1250 | 1200 | 2000 | 2 | 2 | 2 | 2 | 1 1/2 |
| DS-AE-OE-4000 | 4000 | 1250 | 1300 | 2500 | 2 | 2 | 2 | 2 | 1 1/2 |
| DS-AE-OE-5000 | 5000 | 1500 | 1350 | 2500 | 2 | 2 | 2 | 2 | 1 1/2 |

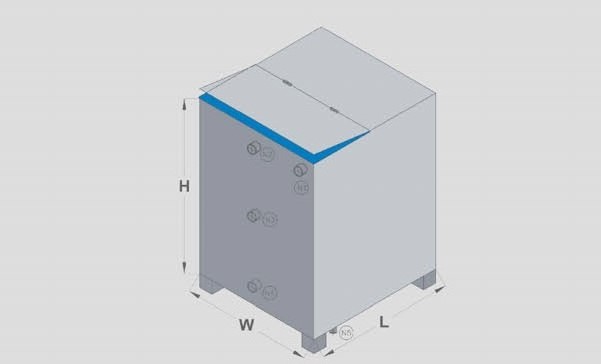

نقشه محصول

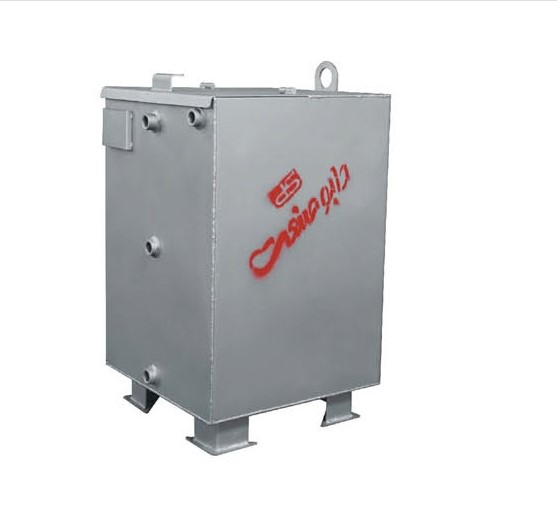

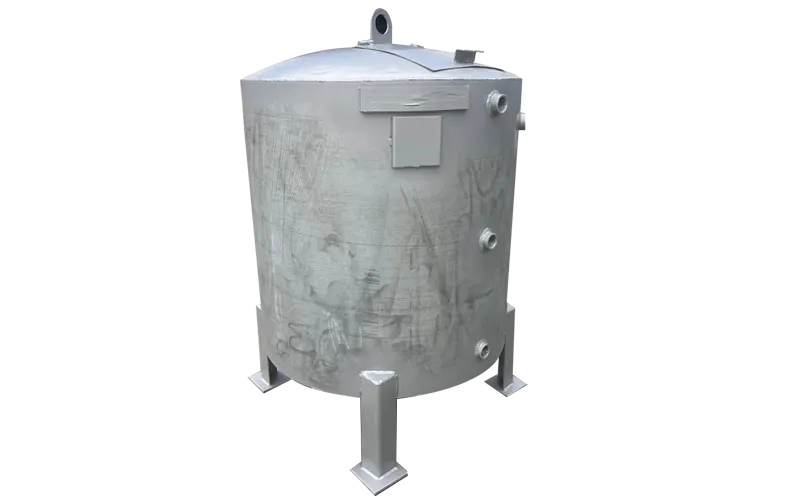

تصاویر منتخب محصول
استانداردها
| ظرفیت | 100-5،000 lit |
|---|---|
| فشار کاری | – |
| طراحی | ASME |
| سوخت مصرفی | – |
| برق مورد نیاز | 50 Hz – 380 V – سه فاز |
| کاربرد | مراکز آموزشی و درمانی |
| جنس بدنه | فولاد |
| راندمان | – |
| گارانتی و خدمات پس از فروش | یک سال گارانتی – 10 سال خدمات |
| قیمت خرید | تماس بگیرید |
