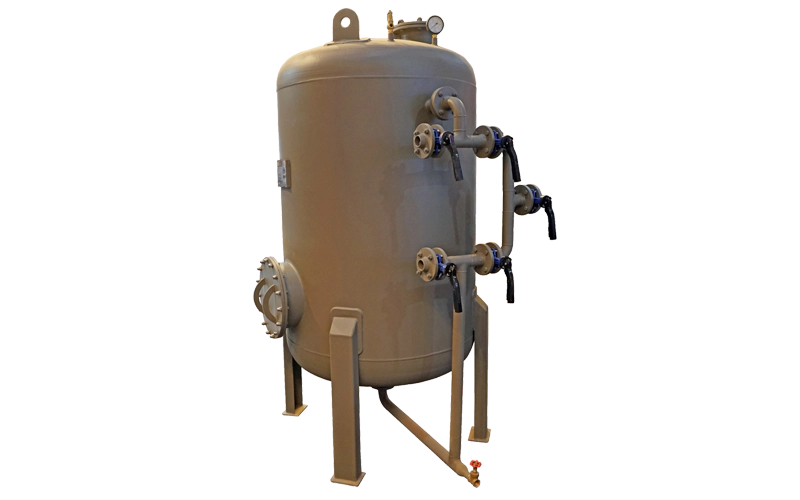

فیلتر شنی و کربن اکتیو
Sand and Activated Carbon Filter
مزایا و ویژگی ها
- مجهز به دریچههای بازدید پایین و بالا
- دارای فشارسنج
- مجهز به شیر تخلیه هوا
- پوشش سطح خارجی با یک لایه ضد رنگ و دو لایه رنگ روغنی مناسب
- پوشش بدنه اصلی با سه لایه زینک ریچ و اپاکسی
- قابلیت حذف ذرات معلق تا قطر 50 um و کاهش کدورت آب
مشخصات کلی
ظرفیت
3 - 90 m3/hr
فشار کاری
10 bar, 6
طراحی
ASME
سوخت مصرفی
-
برق مورد نیاز
50 Hz - 380 V - سه فاز
کاربرد
مراکز آموزشی و درمانی و استخر ها، کارخانه جات صنعتی و فولادی
قیمت خرید
تماس بگیرید
جنس بدنه
فولاد
راندمان
-
گارانتی و خدمات پس از فروش
یک سال گارانتی - 10 سال خدمات
کاتالوگ محصول
دفترچه تعمیر و نگهداری
معرفی محصول
فیلتر شنی یا سند فیلتر جهت حذف ذرات معلق تا قطر ۵۰ میکرون و کاهش کدورت آب به کار گرفته میشوند. فیلتر کربن فعال معمولاً برای حذف مواد آلی و یا استخراج کلر آزاد از آب مورد استفاده قرار میگیرد تا آن را برای تغذیه سیستم مناسب سازند. فیلترشنی صنعتی کربن فعال، علاوه بر این که باعث از بین رفتن طعم، رنگ و بوی آب میشوند، از واحدها و ابزارهایی که با آب تغذیه سر و کار دارند در مقابل آسیبهای احتمالی ناشی از اکسیداسیون و رسوب مواد آلی محافظت مینمایند. فیلترهای کربن اکتیو به خاطر ماهیت چندکاره بودنشان و همچنین عدم اضافه کردن مواد مضر به آب تغذیه، یک تکنیک بسیار مطلوب برای تصفیه آب میباشند.
باید توجه داشت که انواع مختلف فیلتر کربنی تصفیه آب صنعتی ممکن است خصوصات فیزیکی و شیمیایی متفاوتی داشته باشند، به همین خاطر انتخاب فیلتر درست و مناسب برای کاربری مورد نظر از اهمیت شایان توجهی برخوردار است. با توجه به میزان مواد موجود در آب تغذیه، این فیلترهای شنی و کربن اکتیو پس از گذشت مدت زمانی اشباع شده و نیاز به شستشوی معکوس دارند. جهت شستشوی معکوس میتوان از سه مکانیزم دستی، نیمه اتوماتیک و تمام اتوماتیک استفاده نمود. در فیلترهای کربن اکتیو زمان احیا یک تا شش ماه میباشد.
سند فیلتر، پس از شستشوی معکوس باید به مدت 25 دقیقه با بخار فشار پایین شسته شوند. در صورتی که برای مدتی از این نوع فیلترها استفاده نشده باشد، باید آنها را با آب کلردار مورد شستشو قرار داد. این دو نوع فیلتر در فشارهای کاری 6bar و 10bar طراحی و ساخته میشود که بدنه اصلی آن پس از تمیز کاری، سندبلاست و زنگزدایی، با سه لایه زینک ریچ و اپاکسی پوشانده میشود. سطح خارجی فیلتر نیز با یک لایه ضد رنگ و دو لایه رنگ روغنی مناسب پوشیده میشود.
دابو صنعت، سازنده فیلتر شنی در کشور می باشد. طراحی فیلتر شنی و کربنی این شرکت به گونه ای است که به دریچههای بازدید پایین و بالا، فشارسنج و شیر تخلیه هوا مجهز میباشد. بسته به شرایط آب خام و کیفیت مورد نیاز، بستر صافی از چند لایه سنگ سیلیس دانهبندی شده آنتراسیت پر میگردد.
جدول مشخصات فنی فیلتر شنی و کربن اکتیو دابو صنعت
| Filter model | Capacity (m³/hr) | Capacity (GPM) | Diameter D (mm) | Height H1 (mm) | Height H2 (mm) | Inlet-Outlet Nozzle (inch) | Drain Valve (inch) | 6 GPM/ft² | 7 GPM/ft² | 8 GPM/ft² | Required Silica (kg) | Washing Flow Rate (GPM) |
| DS-TW-SF-5 | 5 | 21 | 600 | 1000 | 1400 | 1 1/4 | 1/2 | 18 | 21 | 24 | 250 | 30 |
| DS-TW-SF-9 | 9 | 38 | 800 | 1000 | 1500 | 1 1/2 | 3/4 | 32 | 38 | 43 | 400 | 54 |
| DS-TW-SF-14 | 14 | 60 | 1000 | 1200 | 1800 | 2 | 1 | 51 | 60 | 68 | 850 | 85 |
| DS-TW-SF-17 | 17 | 74 | 1100 | 1500 | 2100 | 2 | 1 | 61 | 74 | 82 | 1250 | 102 |
| DS-TW-SF-20 | 20 | 88 | 1250 | 1500 | 2250 | 2 1/2 | 1 | 79 | 88 | 106 | 1650 | 132 |
| DS-TW-SF-30 | 30 | 133 | 1420 | 1500 | 2250 | 3 | 1 1/4 | 114 | 133 | 152 | 2400 | 191 |
| DS-TW-SF-40 | 40 | 176 | 1750 | 1500 | 2400 | 4 | 1 1/4 | 156 | 176 | 208 | 3200 | 259 |
| DS-TW-SF-55 | 55 | 242 | 2000 | 1500 | 2500 | 4 | 1 1/4 | 203 | 242 | 270 | 3800 | 338 |
| DS-TW-SF-68 | 68 | 300 | 2250 | 1500 | 2600 | 5 | 1 1/2 | 257 | 300 | 343 | 5400 | 428 |
| DS-TW-SF-85 | 85 | 374 | 2500 | 1500 | 2600 | 5 | 1 1/2 | 317 | 374 | 423 | 6500 | 529 |
| DS-TW-SF-105 | 105 | 462 | 2750 | 1500 | 2600 | 6 | 2 | 384 | 462 | 512 | 8000 | 639 |
| DS-TW-SF-120 | 120 | 528 | 3000 | 1500 | 2600 | 6 | 2 | 457 | 528 | 609 | 9500 | 761 |

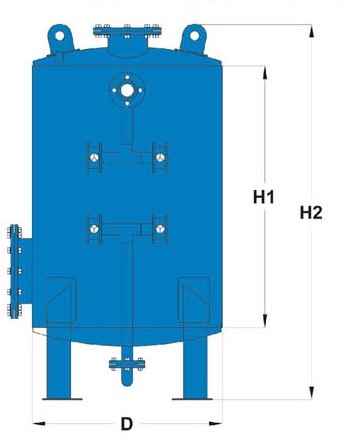

نقشه محصول
تصاویر منتخب محصول
استانداردها
| ظرفیت | 3 – 90 m3/hr |
|---|---|
| فشار کاری | 10 bar, 6 |
| طراحی | ASME |
| سوخت مصرفی | – |
| برق مورد نیاز | 50 Hz – 380 V – سه فاز |
| کاربرد | مراکز آموزشی و درمانی و استخر ها، کارخانه جات صنعتی و فولادی |
| جنس بدنه | فولاد |
| راندمان | – |
| گارانتی و خدمات پس از فروش | یک سال گارانتی – 10 سال خدمات |
| قیمت خرید | تماس بگیرید |
