تجهیزات بازیابی حرارت
تجهیزات بازیابی حرارت چیست؟
در بسیاری از صنایع، بخش قابل توجهی از انرژی مصرفی به صورت حرارت از طریق دودکشها، گازهای خروجی، بخارهای فرآیندی، سیالات داغ و تجهیزات حرارتی به محیط منتقل شده و عملاً هدر میرود. به این انرژی تلفشده «حرارت اتلافی» یا Waste Heat گفته میشود.
بازیابی حرارت (Waste Heat Recovery) فرآیندی است که در آن این انرژی اتلافی جمعآوری شده و مجدداً برای تولید بخار، گرم کردن سیالات، پیشگرمایش هوا یا آب، و حتی تولید انرژی مورد استفاده قرار میگیرد. طبق گزارش وزارت انرژی آمریکا (DOE)، در بسیاری از واحدهای صنعتی بین 20 تا 50 درصد انرژی ورودی به صورت حرارت اتلافی از دست میرود و استفاده از سیستمهای بازیابی حرارت یکی از مؤثرترین روشهای افزایش بهرهوری انرژی در صنایع محسوب میشود.
به زبان ساده، تجهیزات بازیابی حرارت باعث میشوند انرژیای که قبلاً از دودکش خارج میشد یا به محیط منتقل میگردید، دوباره وارد فرآیند تولید شود.
اهمیت بازیابی حرارت در صنایع
افزایش قیمت سوخت و انرژی باعث شده است که بازیابی حرارت به یکی از مهمترین راهکارهای بهینهسازی مصرف انرژی در صنایع تبدیل شود.
مهمترین مزایای استفاده از سیستمهای بازیابی حرارت عبارتاند از:
- کاهش مصرف سوخت
- کاهش هزینههای عملیاتی
- افزایش راندمان تجهیزات حرارتی
- کاهش دمای گازهای خروجی
- کاهش انتشار آلایندهها و CO₂
- افزایش ظرفیت تولید بدون افزایش مصرف انرژی
- کاهش استهلاک تجهیزات اصلی
مطالعات بینالمللی نشان میدهد بخش قابل توجهی از انرژی از دسترفته در فرآیندهای صنعتی قابلیت بازیابی اقتصادی دارد و میتواند مستقیماً در کاهش هزینههای انرژی مؤثر باشد.
بازیابی حرارت چگونه انجام میشود؟
در یک سیستم بازیابی حرارت، ابتدا منبع حرارت اتلافی شناسایی میشود. این منبع میتواند شامل موارد زیر باشد:
- دودکش دیگ بخار
- گازهای خروجی کورهها
- اگزوز توربینهای گازی
- موتورهای دیزلی و ژنراتورها
- فرآیندهای پتروشیمی و پالایشگاهی
- خطوط تولید صنایع فولاد، سیمان و مواد غذایی
سپس از تجهیزات انتقال حرارت برای دریافت این انرژی و انتقال آن به یک سیال مفید استفاده میشود.
به طور معمول حرارت بازیافتی برای اهداف زیر مورد استفاده قرار میگیرد:
- تولید بخار
- تولید آب گرم
- پیشگرمایش آب تغذیه بویلر
- پیشگرمایش هوای احتراق
- تأمین حرارت فرآیندهای صنعتی
- افزایش راندمان نیروگاهها و واحدهای تولیدی
منابع اصلی حرارت اتلافی در صنایع
بیشترین پتانسیل بازیابی انرژی معمولاً در موارد زیر مشاهده میشود:
بازیابی حرارت دودکش دیگ بخار
در بسیاری از بویلرها، دمای گاز خروجی بین 180 تا 300 درجه سانتیگراد است. بخشی از این انرژی توسط اکونومایزر یا تجهیزات مشابه قابل بازیابی است.
بازیابی حرارت توربین گازی
گازهای خروجی توربینهای گازی دارای دمای بسیار بالا هستند و معمولاً برای تولید بخار در سیستمهای HRSG مورد استفاده قرار میگیرند.
بازیابی حرارت موتورهای دیزلی
در نیروگاههای تولید پراکنده و واحدهای CHP میتوان از انرژی گازهای خروجی موتور برای تولید بخار یا آب گرم استفاده کرد.

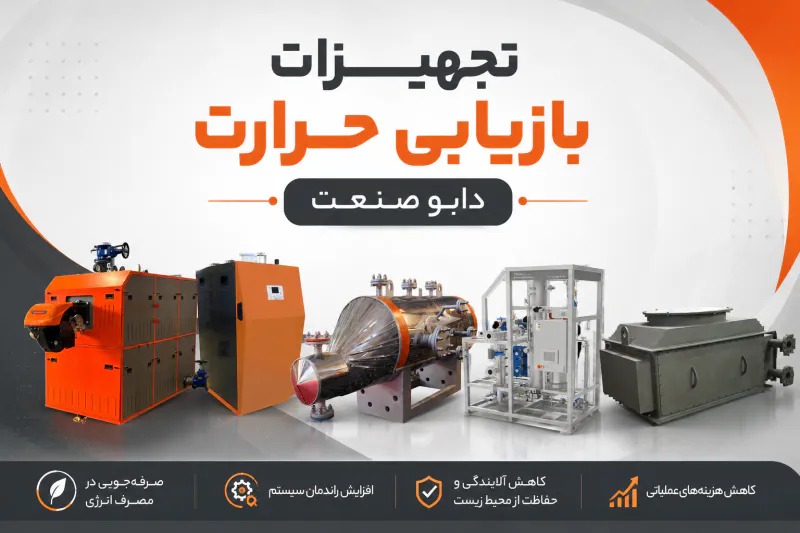

انواع تجهیزات بازیابی حرارت
اکونومایزر (Economizer)
اکونومایزر یکی از رایجترین و اقتصادیترین تجهیزات بازیابی حرارت است.
در این تجهیز، حرارت موجود در دودکش بویلر به آب تغذیه دیگ بخار منتقل میشود. در نتیجه دمای آب ورودی افزایش یافته و انرژی کمتری برای تولید بخار مورد نیاز خواهد بود.
مزایای اکونومایزر:
- کاهش مصرف سوخت
- افزایش راندمان دیگ بخار
- کاهش دمای دودکش
- کاهش هزینههای بهرهبرداری
- بازگشت سرمایه سریع
اکونومایزرها از متداولترین تجهیزات بازیابی حرارت در صنایع بخار محسوب میشوند.
مولد بخار بازیاب حرارت (HRSG)
مولد بخار بازیاب حرارت یا Heat Recovery Steam Generator تجهیزی است که انرژی موجود در گازهای داغ خروجی را برای تولید بخار مورد استفاده قرار میدهد.
این سیستمها به طور گسترده در:
- نیروگاههای سیکل ترکیبی
- پالایشگاهها
- صنایع نفت و گاز
- واحدهای CHP
استفاده میشوند.
مزایای HRSG:
- تولید بخار بدون مصرف مستقیم سوخت
- افزایش راندمان کل سیستم
- کاهش هزینه انرژی
- افزایش بهرهوری نیروگاه
HRSG یکی از مهمترین تجهیزات بازیابی انرژی در صنایع بزرگ محسوب میشود.
مولد پیور استیم (Pure Steam Generator)
مولد پیور استیم تجهیزی است که از انرژی حرارتی موجود در بخار یا سیالات داغ برای تولید بخار خالص مورد نیاز صنایع دارویی، غذایی و بیوتکنولوژی استفاده میکند.
در بسیاری از پروژهها میتوان از انرژی بازیافتی برای تولید Pure Steam استفاده کرد و مصرف انرژی واحد را کاهش داد.
کاربردها:
- صنایع داروسازی
- تجهیزات استریل
- صنایع غذایی
- تولید آب فوق خالص
سوپرهیتر بخار (Steam Superheater)
سوپرهیتر بخار وظیفه افزایش دمای بخار اشباع و تبدیل آن به بخار سوپرهیت را بر عهده دارد.
در بسیاری از سیستمهای بازیابی حرارت، انرژی گازهای داغ خروجی برای سوپرهیت کردن بخار مورد استفاده قرار میگیرد.
مزایای استفاده از سوپرهیتر:
- افزایش کیفیت بخار
- افزایش راندمان فرآیند
- کاهش تشکیل کندانس
- بهبود عملکرد توربینها
دیگهای چگالشی (Condensing Boilers)
دیگهای چگالشی یکی از پیشرفتهترین فناوریهای بازیابی حرارت در سیستمهای گرمایشی هستند.
در این بویلرها، حرارت نهفته موجود در بخار آبِ گازهای خروجی نیز بازیابی میشود؛ حرارتی که در دیگهای معمولی از دودکش خارج میشود.
مزایای دیگ چگالشی:
- راندمان بسیار بالا
- کاهش مصرف گاز
- کاهش آلایندگی
- کاهش دمای دودکش
به همین دلیل این تجهیزات یکی از نمونههای موفق فناوری بازیابی حرارت در ساختمانها و صنایع محسوب میشوند.
مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
مبدل حرارتی پوسته و لوله یکی از پرکاربردترین تجهیزات انتقال و بازیابی حرارت در صنایع است.
در این تجهیز، انرژی یک سیال داغ به سیال دیگر منتقل میشود بدون آنکه دو سیال با یکدیگر مخلوط شوند.
کاربردهای اصلی:
- بازیابی حرارت فرآیندهای صنعتی
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- صنایع غذایی و دارویی
به دلیل قابلیت کار در فشار و دمای بالا، مبدلهای پوسته و لوله از مهمترین تجهیزات سیستمهای بازیابی حرارت صنعتی محسوب میشوند.
کندانسور (Condenser)
کندانسور یا چگالنده یکی از تجهیزات مهم در سیستمهای بازیابی انرژی است که با تبدیل بخار به مایع، امکان استفاده مجدد از انرژی و سیال فرآیندی را فراهم میکند.
در بسیاری از فرآیندهای صنعتی، بخار پس از انتقال انرژی به مصرفکننده به کندانس تبدیل میشود. اگر این انرژی بازیابی نشود، مقدار قابل توجهی از حرارت و آب ارزشمند از دست خواهد رفت. کندانسور با خنک کردن بخار و تبدیل آن به مایع، شرایط لازم برای بازگشت سیال به چرخه فرآیند را فراهم میکند.
در نیروگاهها، صنایع شیمیایی، پتروشیمی، داروسازی و واحدهای تولید بخار، کندانسورها نقش مهمی در افزایش راندمان سیستم و کاهش مصرف آب و انرژی دارند.
مزایای استفاده از کندانسور:
- بازیابی انرژی حرارتی موجود در بخار
- کاهش مصرف آب جبرانی
- افزایش راندمان سیستمهای بخار
- کاهش هزینههای عملیاتی
- کاهش اتلاف انرژی
- بهبود عملکرد تجهیزات فرآیندی
در بسیاری از سیستمهای بازیابی حرارت، کندانسور به عنوان بخشی از چرخه بازگشت انرژی عمل میکند و با بازیابی حرارت نهان بخار، موجب افزایش بهرهوری انرژی و کاهش هزینههای تولید میشود.
کاربرد تجهیزات بازیابی حرارت در صنایع مختلف
سیستمهای بازیابی حرارت در صنایع زیر کاربرد گسترده دارند:
- صنایع نفت و گاز
- پالایشگاهها
- پتروشیمیها
- نیروگاهها
- صنایع غذایی
- صنایع دارویی
- صنایع فولاد
- صنایع سیمان
- صنایع شیمیایی
- نیروگاههای تولید پراکنده
انتخاب تجهیزات مناسب بازیابی حرارت
انتخاب تجهیزات بازیابی حرارت به عوامل مختلفی بستگی دارد:
- دمای منبع حرارتی
- دبی گاز یا سیال خروجی
- نوع فرآیند صنعتی
- فشار کاری
- نیاز بخار یا آب گرم
- فضای نصب
- نرخ بازگشت سرمایه
به همین دلیل طراحی و انتخاب تجهیزات باید بر اساس تحلیل انرژی و شرایط واقعی فرآیند انجام شود.
تجهیزات بازیابی حرارت یکی از مؤثرترین راهکارهای افزایش بهرهوری انرژی در صنایع هستند. با استفاده از تجهیزاتی مانند اکونومایزر، مولد بخار بازیاب حرارت (HRSG)، مولد پیور استیم، سوپرهیتر بخار، دیگهای چگالشی و مبدلهای حرارتی پوسته و لوله میتوان بخش قابل توجهی از انرژی اتلافی فرآیندها را بازیابی کرد.
استفاده صحیح از این تجهیزات علاوه بر کاهش مصرف سوخت و هزینههای عملیاتی، موجب افزایش راندمان سیستمها، کاهش آلایندگی محیط زیست و بهبود عملکرد واحدهای صنعتی خواهد شد.
