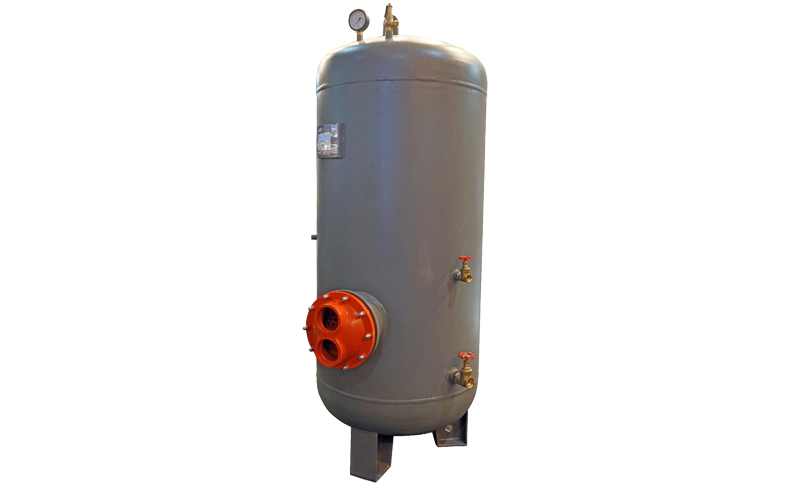

منبع کویلی مسی
Coiled Hot Water Generator
مزایا و ویژگی ها
- مجهز بودن هر دستگاه به دریچه منهول
- کویل مسی مورد استفاده بر اساس آخرین استانداردهای ASME و BS میباشد.
- استفاده از دو لایه اپوکسی در پوشش بیرونی
- عدسی کویل مسی از جنس چدن میباشد.
- تیوب شیت و غلاف کویل مسی از جنس فولاد مناسب مخازن تحت فشار
- درجه حرارت طراحی کویلها برابر با 350ºF میباشد.
- با قابلیت پیاده سازی آپشن مبدل حرارتی مسی
مشخصات کلی
ظرفیت
-
فشار کاری
6-8-10-15 bar
طراحی
TEMA
سوخت مصرفی
-
برق مورد نیاز
50 Hz - 380 V - سه فاز
کاربرد
مراکز آموزشی و درمانی
قیمت خرید
تماس بگیرید
جنس بدنه
فولاد
راندمان
-
گارانتی و خدمات پس از فروش
یک سال گارانتی - 10 سال خدمات
کاتالوگ محصول
دفترچه تعمیر و نگهداری
معرفی محصول
منبع کویلدار مسی دابو صنعت نوعی مبدل حرارتی است که با در نظر گرفتن کلیه پارامترهای مهندسی و استانداردها، جهت تهیه آب گرم مصرفی طراحی شدهاند. تولیدات در اندازه و دبیهای مختلف، جوابگوی اغلب نیازها در زمینههای مختلف میباشد. نصب و راهاندازی دستگاه ساده بوده و در صورت درخواست با شیرآلات مورد نیاز به صورت کامل عرضه میگردد. این منبع کویلی، دارای ترکیبی از دوام و طراحی اختصاصی دابوصنعت بوده و جهت استفاده در مراکز علمی، هتلها، بیمارستانها، مجتمعهای مسکونی، تجاری، اداری، مؤسسات و مراکز مختلف صنعتی بسیار مقرونبهصرفه میباشد.
مزایا و مشخصات فنی:
- منبع کویلی دابو صنعت بصورت استوانه عمودی یا افقی بوده و بر اساس استاندارد ASME جهت تحمل فشارهای کاری 5,6,8,10,15bar ساخته میشوند.
- طرفین مخزن اصلی بوسیله عدسیهای لبهدار از جنس A516G70 و DIN17155-17mn4 پرس و مونتاژ میشود.
- هر منبع دارای دریچه بازدید آدمرو (منهول) میباشد.
- کویل مسی مورد استفاده در مخازن مذبور بر اساس آخرین استانداردهای ASME و BS میباشد.
- بوشنهای لازم جهت خروجی آب گرم، ورودی آب، ترموکوپل شیر ترموستات، شیر تخلیه، ترمومتر، شیر اطمینان و فشارسنج روی دستگاه نصب شده است.
- ورق مورد استفاده در مخزن کویلی مسی دابو صنعت از گالوانیزه گرم می باشد.
- حداقل دو لایه اپاکسی مخصوص در داخل منابع و همچنین رنگ روغنی در پوشش بیرونی (درز جوش) منابع استفاده میشود.
- هر دستگاه دارای پایه مناسب از فولاد EN10025-S235JR میباشد.
- مخزن اصلی با فشار معادل 1.5 برابر فشار کاری مورد تست قرار میگیرد.
- کویلها با استفاده از لولههای مسی به قطرهای 1.25mm ,0.9mm ,0.7mm و به قطرهای 7/8″ و 3/4″ ساخته میشوند.
- کلاهک ( CAP ) کویل مسی از جنس چدن می باشد.
- صفحه تیوب پلیت و غلاف کویل مسی از جنس فولاد مناسب مخازن تحت فشار ساخته میشوند.
- فشار طراحی و تست جهت کویلهای تا قطر 8″ به ترتیب 150lb/in2 و 300lb/in2 و برای کویلهای به قطر 10-14″ به ترتیب برابر با 125lb/in2 و 250lb/in2 میباشد.
- درجه حرارت طراحی کویلها برابر با 350ºF میباشد.
- جوشکاری قسمتهای تحت فشار منبع کویلی به روش SAW (زیرپودری) و به صورت اتوماتیک انجام میشود که بالاترین کیفیت جوش و یکپارچگی را فراهم میکند.
- الکترودهای مصرفی برای جوشهای نفوذی و تکمیلی از نوع E 7010 و 7018 E میباشد که مطابق با WPS و PQR مورد مصرف قرار میگیرد.
جدول مشخصات فنی مبدل حرارتی مسی
| Heat exchanger model | Capacity (liter) | Operation Pressure bar (psi) | Diameter D (mm) | Height H1 (mm) | Height H2 (mm) | Thermal Surface (ft²) | Manhole |
|---|---|---|---|---|---|---|---|
| DS-HE-CC-300 | 300 | 6 (90) | 650 | 900 | 1400 | 10 | – |
| DS-HE-CC-400 | 400 | 6 (90) | 650 | 1100 | 1600 | 12 | – |
| DS-HE-CC-500 | 500 | 6 (90) | 700 | 1200 | 1700 | 15 | – |
| DS-HE-CC-600 | 600 | 6 (90) | 700 | 1500 | 2000 | 18 | – |
| DS-HE-CC-800 | 800 | 6 (90) | 820 | 1500 | 2000 | 23 | – |
| DS-HE-CC-1000 | 1000 | 6 (90) | 920 | 1500 | 2000 | 27 | – |
| DS-HE-CC-1200 | 1200 | 6 (90) | 960 | 1500 | 2000 | 29 | YES |
| DS-HE-CC-1500 | 1500 | 6 (90) | 1120 | 1500 | 2000 | 38 | YES |
| DS-HE-CC-2000 | 2000 | 6 (90) | 1120 | 2000 | 2500 | 61 | YES |
| DS-HE-CC-2500 | 2500 | 6 (90) | 1260 | 2000 | 2600 | 72 | YES |
| DS-HE-CC-3000 | 3000 | 6 (90) | 1400 | 2000 | 2700 | 83 | YES |
| DS-HE-CC-4000 | 4000 | 6 (90) | 1400 | 2500 | 3100 | 92 | YES |
| DS-HE-CC-5000 | 5000 | 6 (90) | 1450 | 3000 | 3600 | 110 | YES |
| DS-HE-CC-6000 | 6000 | 6 (90) | 1600 | 3000 | 3600 | 120 | YES |

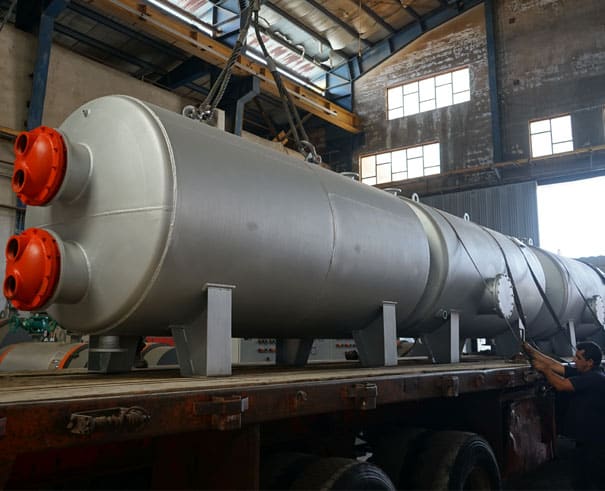

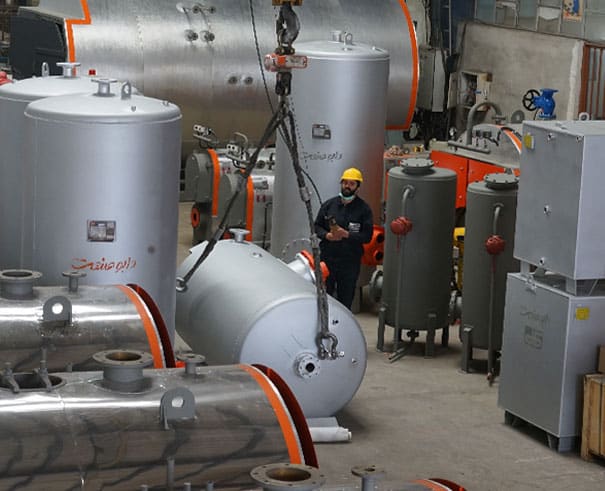

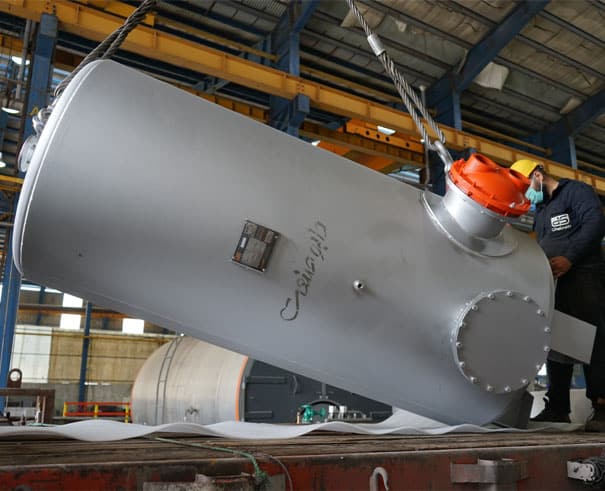

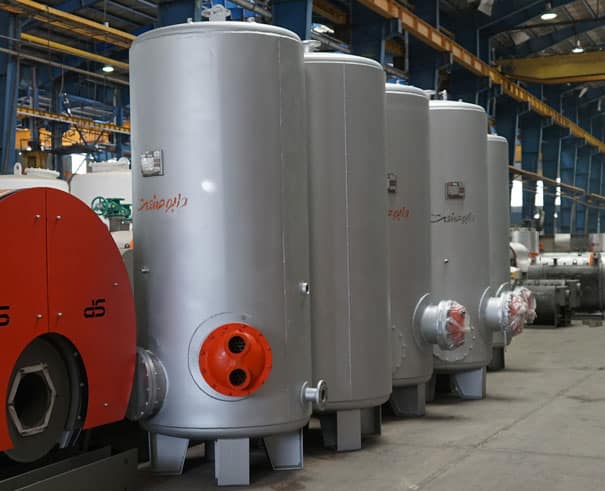

تصاویر منتخب محصول
استانداردها
| ظرفیت | – |
|---|---|
| فشار کاری | 6-8-10-15 bar |
| طراحی | TEMA |
| سوخت مصرفی | – |
| برق مورد نیاز | 50 Hz – 380 V – سه فاز |
| کاربرد | مراکز آموزشی و درمانی |
| جنس بدنه | فولاد |
| راندمان | – |
| گارانتی و خدمات پس از فروش | یک سال گارانتی – 10 سال خدمات |
| قیمت خرید | تماس بگیرید |
