بافل در مبدل حرارتی چیست؟ نقش، انواع و نکات طراحی در مبدل‌های پوسته و لوله

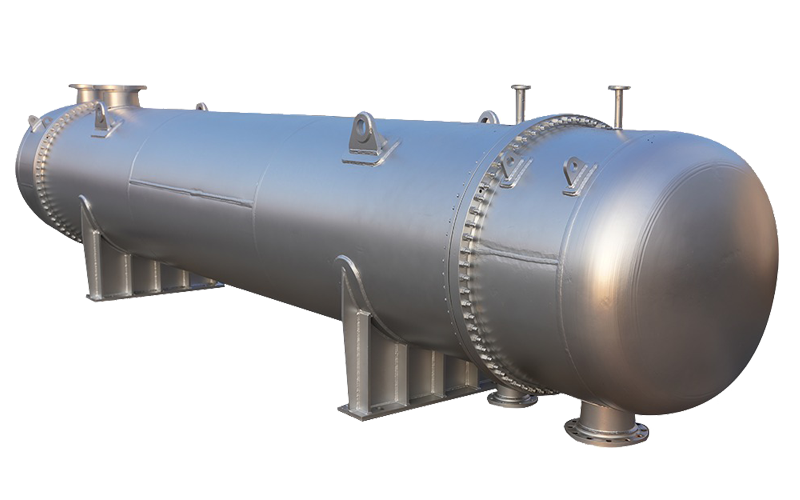

مبدل حرارتی پوسته و لوله یکی از رایج‌ترین تجهیزات انتقال حرارت در صنعت است و در بسیاری از واحدهای نفت، گاز، پتروشیمی، نیروگاهی و غذایی استفاده می‌شود. اگر در سایت دابو صنعت مقاله‌های «محاسبه ظرفیت مبدل حرارتی پوسته و لوله» را دیده باشید، احتمالا با کلیات سازوکار انتقال حرارت آشنا هستید. در این مقاله می‌خواهیم سراغ یکی از قطعات کلیدی در پوسته برویم: بافل (Baffle)؛ قطعه‌ای که در ظاهر ساده است اما به شکل مستقیم روی راندمان حرارتی، افت فشار، لرزش لوله‌ها و حتی قابلیت تعمیر و نگهداری اثر می‌گذارد.

بافل (Baffle)چیست؟

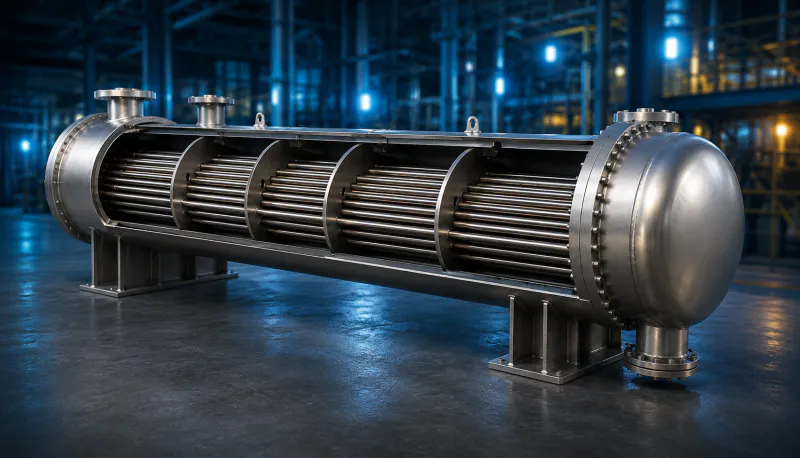

بافل صفحات یا المان‌های هدایت‌کننده‌ای هستند که داخل پوسته مبدل حرارتی پوسته و لوله نصب می‌شوند تا جریان سیال سمت پوسته را هدایت کنند و در عین حال، لوله‌ها را ساپورت کنند. به زبان ساده، بافل‌ها باعث می‌شوند سیال در پوسته «همین‌طور مستقیم» از ورودی به خروجی نرود؛ بلکه مجبور شود مسیر کنترل‌شده‌ای را طی کند و با سرعت و آشفتگی مناسب، از روی دسته لوله‌ها عبور کند. همین موضوع، ضریب انتقال حرارت را بالا می‌برد، اما معمولا بهایش افزایش افت فشار است.

بافل چه کاری در مبدل انجام می‌دهد؟

1) افزایش انتقال حرارت سمت پوسته

در بسیاری از طراحی‌ها، هدف این است که جریان سمت پوسته تا حد ممکن به حالت Crossflow (عبور عرضی از روی لوله‌ها) نزدیک شود. بافل‌ها با ایجاد تغییر مسیر و افزایش سرعت موضعی، آشفتگی را بیشتر می‌کنند و لایه مرزی را نازک‌تر می‌سازند؛ نتیجه‌اش افزایش ضریب انتقال حرارت سمت پوسته است.

2) جلوگیری از بای‌پس و «راه میانبر» جریان

اگر هیچ محدودیتی نباشد، بخشی از سیال تمایل دارد از نواحی کم‌مقاومت عبور کند (مثلا نزدیک جداره پوسته یا همان shell یا مسیرهای آزاد). بافل‌ها کمک می‌کنند مسیرهای میانبر کمتر شوند و سهم بیشتری از دبی، واقعا از روی لوله‌ها عبور کند. البته در عمل همیشه نشتی‌ها و بای‌پس‌هایی مثل شکاف بین بافل و پوسته یا شکاف بین بافل و لوله وجود دارد که طراحی و تلرانس ساخت روی آن اثر می‌گذارد.

3) ساپورت مکانیکی لوله‌ها و کاهش لرزش

بافل‌ها فقط برای هدایت جریان نیستند؛ نقش مهم دیگرشان تکیه‌گاه لوله‌هاست. با کاهش طول آزاد لوله (unsupported span)، احتمال لرزش، خستگی و ساییدگی لوله‌ها کمتر می‌شود. این موضوع مخصوصا در دبی‌های بالا یا سیالاتی که می‌توانند تحریک ارتعاشی ایجاد کنند اهمیت پیدا می‌کند.

4) کنترل افت فشار و توازن طراحی

با کم کردن فاصله بافل‌ها یا کوچک‌تر کردن مسیر عبور، سرعت بالا می‌رود، انتقال حرارت بهتر می‌شود، اما افت فشار هم بالا می‌رود. بنابراین بفل در قلب یک مصالحه همیشگی است: راندمان حرارتی در برابر افت فشار و مصرف انرژی پمپ/فن. (

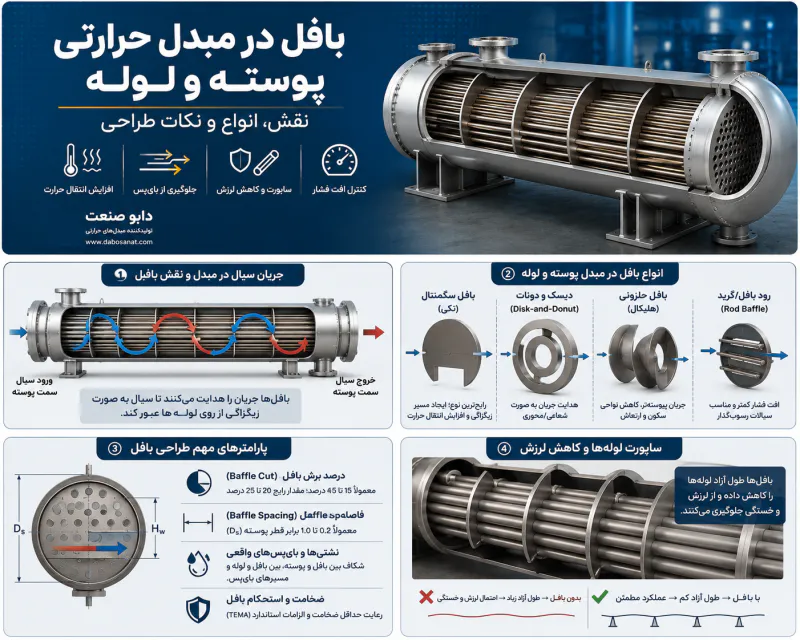

انواع بافل در مبدل پوسته و لوله (Shell and tube)

1) بافل سگمنتال (Segmental Baffle) – رایج‌ترین نوع

متداول‌ترین بافل، سگمنتال تکی است (single-segmental) که بخشی از صفحه بریده می‌شود تا یک «پنجره» برای عبور جریان ایجاد شود و جریان به صورت زیگزاگی از روی لوله‌ها عبور کند. نوع دو سگمنتال (double-segmental) هم وجود دارد که معمولا افت فشار را کمتر از حالت تکی می‌کند، اما الگوی جریان و انتقال حرارت متفاوت می‌شود

2) دیسک و دونات (Disk-and-Donut)

در این نوع، بافل‌ها به شکل دیسک و حلقه (دونات) چیدمان می‌شوند تا جریان به صورت شعاعی/محوری هدایت شود. در کاربردهای خاص می‌تواند مزیت‌هایی از نظر افت فشار یا کاهش بای‌پس داشته باشد، اما انتخاب آن به محدودیت‌های فرایندی و اقتصادی بستگی دارد.

3) بافل حلزونی/هلیکال (Helical Baffle)

در طراحی‌های مدرن‌تر، بافل‌های هلیکال یا راه‌حل‌های مشابه تلاش می‌کنند جریان را پیوسته‌تر کنند و نواحی سکون و ضربه‌های تناوبی جریان را کم کنند. هدف معمولا کاهش ارتعاش، کاهش نقاط مرده و بهبود عملکرد کلی است. در مقابل، ساخت و مونتاژ می‌تواند پیچیده‌تر و گران‌تر شود. (برای مباحث طراحی پیشرفته‌تر می‌توانید به منابع طراحی مبدل حرارتی مراجعه کنید.)

4) رود بافل/گرید (Rod Baffle)

در برخی طراحی‌ها به جای صفحه‌های کامل، از میله‌ها یا شبکه‌ها برای ساپورت و هدایت استفاده می‌شود تا افت فشار کاهش پیدا کند یا رسوب‌گیری کمتر شود. این‌ها در سرویس‌های خاص کاربرد دارند.

پارامترهای مهم طراحی بافل

1) درصد برش بافل (Baffle Cut)

در بافل‌های سگمنتال، بخشی از صفحه بریده می‌شود. نسبت این برش (معمولا به صورت درصدی از قطر داخلی پوسته یا به شکل نسبت ارتفاع پنجره) اثر مستقیم روی انتقال حرارت و افت فشار دارد. منابع طراحی معمولاً بازه‌هایی مثل حدود 15 تا 45 درصد را برای شرایط مختلف مطرح می‌کنند و مقدارهای رایج نزدیک 20 تا 25 درصد هم زیاد دیده می‌شود.

پیشنهاد مطالعه | اگر نمی‌دانید مبدل حرارتی صفحه‌ای چیست؟ این مقاله از دکتر مرتضی حسین‌زاده را مطالعه کنید.

2) فاصله بافل‌ها (Baffle Spacing / Pitch)

فاصله طولی بین بافل‌ها یکی از حساس‌ترین تصمیم‌های طراحی است. فاصله کم باعث افزایش تعداد تغییر مسیرها، آشفتگی بیشتر و ساپورت بهتر لوله‌ها می‌شود، اما افت فشار را بالا می‌برد. فاصله زیاد، افت فشار را کم می‌کند، ولی ممکن است نقاط مرده، بای‌پس یا لرزش لوله‌ها افزایش پیدا کند.

در بسیاری از آموزش‌ها و منابع، بازه‌های تجربی مثل ۰٫۲ تا ۱٫۰ قطر پوسته برای فاصله بافل‌ها مطرح می‌شود. همچنین استانداردهای صنعتی (مثل TEMA) برای حداقل فاصله بافل‌ها و الزامات مکانیکی/ساختی، محدودیت‌هایی ارائه می‌کنند که در طراحی واقعی باید رعایت شود.

3) نشتی‌ها و بای‌پس‌های واقعی (Leakage & Bypass)

حتی اگر بافل خیلی خوب هم طراحی شود، در عمل به دلیل تلرانس ساخت و مونتاژ، مقداری نشتی از مسیرهای فرعی رخ می‌دهد:

• شکاف بین بافل و پوسته
• شکاف بین سوراخ بافل و لوله
• مسیرهای بای‌پس نزدیک دسته لوله یا نزدیک پوسته

این موارد می‌توانند انتقال حرارت مؤثر را کم کنند و باعث شوند نتیجه واقعی با محاسبات ساده اختلاف داشته باشد. در روش‌های دقیق‌تر طراحی (مثل روش‌های ریتینگ پیشرفته سمت پوسته) این اثرها با ضرایب تصحیح لحاظ می‌شوند.

4) ضخامت و استحکام بافل

بافل باید هم نقش هیدرولیکی را انجام دهد و هم مکانیکی. ضخامت کم ممکن است باعث خمیدگی، ارتعاش یا مشکلات مونتاژ شود. در پروژه‌های صنعتی، معمولاً ضخامت و حداقل‌های ساخت به استانداردهای مرجع (مانند TEMA) گره خورده است.

بافل از نگاه بهره‌برداری: رسوب، شست‌وشو و تعمیرات

یکی از نکته‌هایی که در انتخاب نوع و فاصله بافل‌ها باید جدی گرفته شود، فولینگ (رسوب/گرفتگی) است. بعضی سیالات سمت پوسته یا شل تمایل به رسوب دارند یا ذرات معلق دارند. در چنین سرویس‌هایی:

• فاصله خیلی کم بافل‌ها می‌تواند محل‌های گیر افتادن رسوب ایجاد کند.
• افت فشار با گذر زمان بیشتر می‌شود.
• تمیزکاری مکانیکی سخت‌تر می‌شود.

در چنین شرایطی، گاهی طراحی به سمت فاصله بیشتر، نوع بافل متفاوت، یا حتی انتخاب نوع مبدل/آرایش دیگر می‌رود. این همان جایی است که تجربه سازنده و شناخت سرویس واقعی، به اندازه محاسبه اهمیت پیدا می‌کند.

تفاوت بافل افقی و عمودی در مبدل حرارتی چیست؟

در برخی منابع و مکالمات فنی، اصطلاح «بافل افقی» یا «بافل عمودی» به جهت قرارگیری پنجره بافل (Baffle Window) یا جهت نصب مبدل اشاره دارد. در واقع این دو عبارت معمولاً یک نوع بافل مستقل محسوب نمی‌شوند و بیشتر به نحوه قرارگیری بافل‌های سگمنتال در داخل پوسته مربوط هستند. انتخاب جهت بافل می‌تواند بر نحوه توزیع جریان، تخلیه سیال، تجمع رسوبات و عملکرد حرارتی اثر بگذارد. به عنوان مثال در برخی سرویس‌های دارای ذرات معلق یا سیالات مستعد رسوب، جهت قرارگیری پنجره بافل به گونه‌ای انتخاب می‌شود که احتمال تجمع مواد جامد کاهش یابد. بنابراین در طراحی صنعتی، مهندس طراح علاوه بر نوع بافل، جهت قرارگیری آن را نیز با توجه به شرایط فرایندی، الزامات تعمیرات و محدودیت‌های بهره‌برداری تعیین می‌کند.

بافل در مبدل‌های ساخت دابو صنعت چه اهمیتی دارد؟

دابو صنعت به عنوان یکی از تولیدکنندگان مبدل‌های حرارتی پوسته و لوله در کشور، در عمل با این واقعیت روبه‌روست که عملکرد یک مبدل حرارتی فقط نتیجه «فرمول‌ها» نیست؛ کیفیت ساخت، تلرانس‌ها، مونتاژ بافل‌ها، هم‌محوری دسته لوله، کنترل نشتی‌های بای‌پس و رعایت استانداردهای مرجع همگی در خروجی نهایی اثر دارند.

اگر شما از سمت بهره‌بردار یا مهندس فرایند، مشخصات سرویس (دبی، ویسکوزیته، محدودیت افت فشار، حساسیت به رسوب، امکان شست‌وشو، دمای طراحی، خورندگی و…) را دقیق ارائه کنید، طراح می‌تواند درباره نوع بافل، برش مناسب و فاصله بافل‌ها تصمیم بهتری بگیرد؛ تصمیمی که هم به راندمان نزدیک‌تر باشد و هم در طول عمر تجهیز دردسر کمتری ایجاد کند.

بافل در مبدل پوسته و لوله یک قطعه کلیدی است که سه نقش اصلی دارد: هدایت جریان سمت پوسته برای افزایش انتقال حرارت، کاهش مسیرهای میانبر و ساپورت مکانیکی لوله‌ها. انتخاب نوع بافل (سگمنتال، هلیکال، دیسک-دونات و…) و تعیین پارامترهایی مثل Baffle cut و Baffle spacing به طور مستقیم روی راندمان حرارتی، افت فشار، ارتعاش و قابلیت تعمیرات اثر می‌گذارد.

اگر در کنار این مقاله، مقاله «محاسبه ظرفیت مبدل حرارتی پوسته و لوله» را هم مطالعه کنید، بهتر می‌توانید ببینید که چگونه بافل‌ها در سمت پوسته، هم ضریب انتقال حرارت را تغییر می‌دهند و هم محدودیت افت فشار را تعیین می‌کنند.
