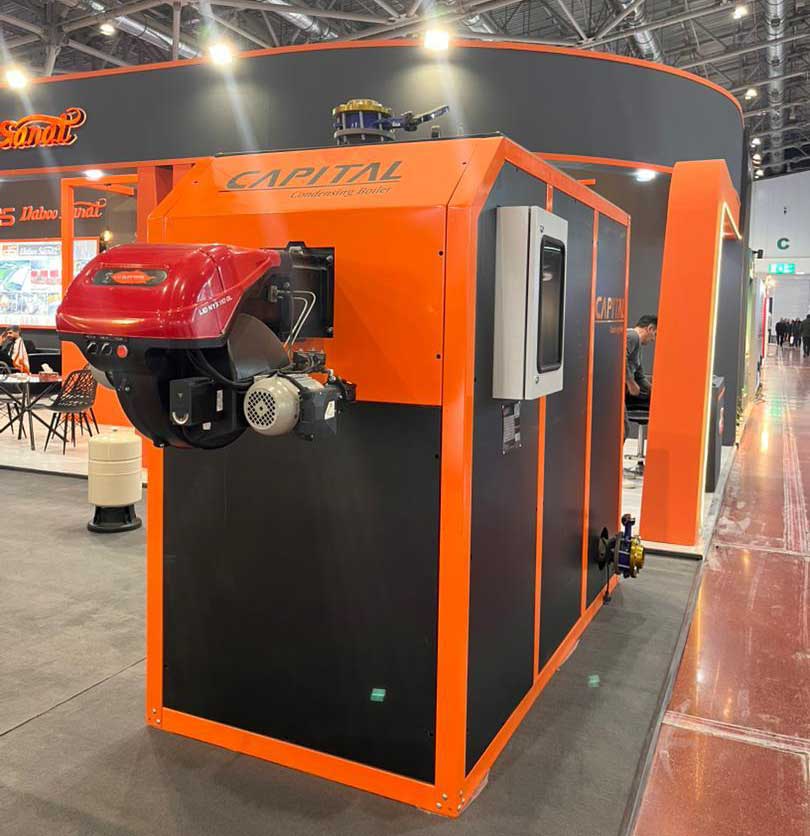

دیگ چگالشی یکی از پیشرفته‌ترین تجهیزات گرمایشی است که با بهره‌برداری از گرمای نهان موجود در محصولات احتراق، راندمانی بیش از ۹۰ درصد ایجاد می‌کند. این فناوری باعث کاهش مصرف گاز، صرفه‌جویی اقتصادی و حفاظت از محیط زیست می‌شود. با این حال، بهره‌گیری از تمام ظرفیت دیگ چگالشی تنها زمانی امکان‌پذیر است که نصب آن به صورت اصولی و دقیق انجام شود. نصب اشتباه دیگ چگالشی می‌تواند باعث افت راندمان، افزایش استهلاک قطعات و حتی ایجاد خطرات ایمنی گردد. در این مقاله از دابو صنعت که یکی از برترین تولید کنندگان دیگ چگالشی کشور است، به صورت گام‌به‌گام تمام نکات کاربردی نصب دیگ چگالشی را بررسی می‌کنیم.
نصب دیگ چگالشی نسبت به دیگ‌های معمولی نیازمند توجه بیشتری به استانداردها، جزئیات فنی و نگهداری مستمر است. این نوع دیگ‌ها به دلیل طراحی یکپارچه، وزن و ابعاد مناسب و عدم نیاز به فونداسیون، نصب ساده‌تری دارند و فضای کمتری اشغال می‌کنند.
۱. انتخاب صحیح محل نصب دیگ چگالشی و مقدمات فنی
- محیط نصب: دیگ باید در فضایی خشک، دارای تهویه کافی و عاری از مواد شیمیایی خورنده نصب شود.
- دسترسی برای سرویس: اطراف دستگاه باید فضای کافی برای تعمیرات و بازدید دوره‌ای داشته باشد.
- پایداری: سطح نصب دیگ چگالشی باید محکم و تراز باشد. برای دیگ‌های زمینی، استفاده از پد بتنی یا پایه فلزی توصیه می‌شود.
- عایق صوتی: در ساختمان‌های مسکونی بهتر است محل نصب بویلر چگالشی مجهز به عایق صوتی باشد تا صدای فن و احتراق مزاحمتی ایجاد نکند.
۲. مقدمات پیش از نصب دیگ چگالشی
- بررسی دفترچه سازنده: هر دیگ چگالشی ممکن است شرایط خاصی برای نصب داشته باشد، بنابراین مطالعه دفترچه راهنما الزامی است.
- شست‌وشوی مدار گرمایش: قبل از اتصال دستگاه به مدار، لوله‌ها باید شست‌وشو شوند تا رسوبات و ذرات وارد مبدل حرارتی نشوند. جنس مبدل از فولاد ضد زنگ یا آلیاژهای مقاوم استفاده می‌شود تا در برابر خوردگی ناشی از آب چگالیده آسیب نبیند.
- نصب شیرآلات کنترلی: نصب شیر یک‌طرفه، شیر قطع سریع و فیلتر در مسیر آب و گاز توصیه می‌شود.
۳. نصب مدار آب و گرمایش
- قطر لوله‌ها: باید متناسب با ظرفیت دیگ انتخاب شود. کاهش قطر می‌تواند جریان آب را محدود کند.
- انتخاب پمپ سیرکولاتور: ظرفیت پمپ باید متناسب با افت فشار کل سیستم (شامل دیگ و شبکه لوله‌کشی) باشد.
- فشار مدار: فشار کاری دیگ‌های چگالشی معمولاً بین ۰.۵ تا ۳ بار است و باید در این محدوده تنظیم شود.
- کیفیت آب: سختی کل آب نباید بیشتر از ۷ درجه آلمانی باشد. در غیر این صورت استفاده از سختی‌گیر الزامی است.
۴. نصب مدار گاز
- قطر لوله گاز: باید مطابق ظرفیت دستگاه باشد. کاهش قطر لوله یا استفاده از فیلتر کوچک‌تر راندمان دستگاه را مختل می‌کند.
- شیر قطع اضطراری: نزدیک به دیگ باید یک شیر قطع اضطراری نصب شود.
- کنترل فشار گاز: فشار ورودی باید با گیج دقیق اندازه‌گیری شود. فشار نامناسب باعث خاموشی یا احتراق ناقص خواهد شد.
- تست نشتی: قبل از راه‌اندازی و نصب دیگ چگالشی، کل مدار گاز باید تست نشتی شود.
۵. نصب دودکش و سیستم تهویه
- جنس دودکش: به دلیل دمای پایین گازهای خروجی (زیر ۱۰۰ درجه سانتی‌گراد)، استفاده از دودکش‌های مخصوص یا لوله PVC الزامی است. فن تخلیه برای خروج گازها ضروری بوده و نباید از مواد خورنده استفاده شود.
- طول مجاز: طول و قطر دودکش باید طبق دستورالعمل سازنده رعایت شود. طول زیاد یا خم‌های متعدد باعث کاهش راندمان می‌شود.
- شیب‌بندی: مسیر دودکش باید با شیب مناسب به سمت دیگ باشد تا آب کندانس در مسیر باقی نماند.
- محل خروجی دود: باید در مکانی نصب شود که امکان بازگشت دود به داخل ساختمان وجود نداشته باشد.
پیشنهاد مطالعه | مهندس علی خادمی در این مقاله درباره اصول نصب دودکش دیگ بخار توضیح داده است.
۶. نصب سیستم تخلیه چگالیده
در نصب دیگ چگالشی آب چگالیده باید به فاضلاب هدایت شود، خاصیت اسیدی آن با خنثی‌کننده کاهش یابد و مسیر دفع آن همواره کنترل شود، بنابراین نصب صحیح سیستم تخلیه چگالیده اهمیت زیادی دارد.
- ماهیت آب کندانس: آب کندانس اسیدی است و در صورت تخلیه مستقیم می‌تواند به لوله‌های فلزی آسیب بزند.
- لوله‌کشی تخلیه: باید از جنس پلیمر مقاوم در برابر اسید باشد.
- تله آب (Trap): برای جلوگیری از برگشت بو و گاز به داخل دستگاه، نصب تله آب الزامی است.
- خنثی‌سازی کندانس: در سیستم‌های بزرگ، استفاده از جعبه خنثی‌کننده پر شده با سنگ آهک یا دولومیت توصیه می‌شود.
۷. نکات کنترلی و هوشمندسازی
- کنترل دمای بیرونی (Outdoor Reset): با استفاده از سنسور دمای محیط، دمای آب مدار گرمایشی به‌طور خودکار تنظیم می‌شود و مصرف انرژی کاهش می‌یابد.
- اتصال به سیستم مدیریت ساختمان (BMS): امکان مانیتورینگ از راه دور و کنترل عملکرد دستگاه فراهم می‌شود.
- کنترل مرحله‌ای یا مدولاسیون شعله: این ویژگی اجازه می‌دهد دیگ متناسب با نیاز بار حرارتی کار کند و راندمان بالاتر برود.
۸. شرایط اقلیمی و اثر آن بر نصب بویلر چگالشی
- مناطق سردسیر: دمای برگشتی آب باید کمتر از ۵۵ درجه باشد تا فرآیند چگالش کامل انجام شود.
- مناطق گرمسیر: ممکن است راندمان واقعی کمی پایین‌تر باشد زیرا اختلاف دمای رفت و برگشت کمتر است.
- ارتفاع از سطح دریا: در ارتفاعات بالا، فشار هوا کمتر است و این موضوع باید در تنظیم مشعل بویلر در نظر گرفته شود.
۹. تفاوت نصب دیگ چگالشی دیواری و زمینی
- دیگ چگالشی دیواری: مناسب واحدهای مسکونی با فضای محدود، وزن کمتر، نصب سریع‌تر اما ظرفیت پایین‌تر. است.
- دیگ چگالشی زمینی: مناسب پروژه‌های بزرگ و صنعتی، نیازمند فضای بیشتر ولی با توان بالاتر و امکان اتصال به کلکتور مرکزی می‌باشد.
۱۰. اشتباهات رایج در نصب
- استفاده از دودکش‌های فلزی بدون عایق که باعث خوردگی سریع می‌شود.
- بی‌توجهی به سختی آب و ورود رسوبات به مبدل حرارتی.
- تخلیه مستقیم کندانس بدون خنثی‌کننده در سیستم‌های بزرگ.
- عدم شیب‌بندی صحیح دودکش و برگشت آب کندانس به داخل دستگاه.
- انتخاب پمپ نامناسب که باعث افت فشار در مدار گرمایش می‌شود.
۱۱. چک‌لیست نهایی نصب دیگ چگالشی
پیش از تحویل پروژه، نصاب باید موارد زیر را بررسی و تأیید کند:
- تراز بودن دستگاه و استحکام محل نصب.
- سلامت و آب‌بندی لوله‌های آب و گاز.
- عملکرد صحیح شیرهای اطمینان و قطع اضطراری.
- بررسی مسیر دودکش و تخلیه کندانس.
- تست کامل سیستم برق و ارت دستگاه.
- تنظیم شعله و نسبت هوا به گاز توسط تکنسین مجاز.
۱۲. نگهداری و سرویس دوره‌ای
سرویس و نگهداری دیگ‌های چگالشی، همانند دیگ‌های معمولی است با این تفاوت که بررسی منظم سیستم دفع آب چگالیده اهمیت ویژه‌ای دارد.
- بازرسی ماهانه: کنترل مسیر دودکش و تخلیه کندانس.
- سرویس سالیانه: تمیزکاری مبدل حرارتی، بررسی حسگرها، جرقه‌زن و تعویض فیلترها.
- کنترل فشار مدار: فشار سیستم باید مرتباً بررسی شود و در صورت افت، احتمال نشتی باید بررسی گردد.
- ثبت سرویس‌ها: داشتن دفترچه سرویس برای ثبت وضعیت و اقدامات انجام‌شده توصیه می‌شود.
نصب دیگ چگالشی یک فرآیند تخصصی است که نیاز به رعایت مجموعه‌ای از اصول فنی دارد: انتخاب محل نصب مناسب، لوله‌کشی صحیح آب و گاز، طراحی درست دودکش، تخلیه ایمن کندانس، کنترل کیفیت آب، استفاده از تجهیزات کنترلی و رعایت الزامات ایمنی. با توجه به این اصول، دیگ چگالشی می‌تواند راندمانی بسیار بالا، عمر طولانی و ایمنی کامل داشته باشد.
هلدینگ دابو صنعت با بهره‌گیری از دانش فنی و تجربه در زمینه تولید و نصب دیگ‌های چگالشی، می‌تواند بهترین عملکرد و بالاترین سطح رضایت مشتریان را تضمین کند. در صورتی که درباره نصب دیگ چگالشی سوال دارید، می‌توانید در قسمت نظرات، پرسش خود را مطرح کنید.
