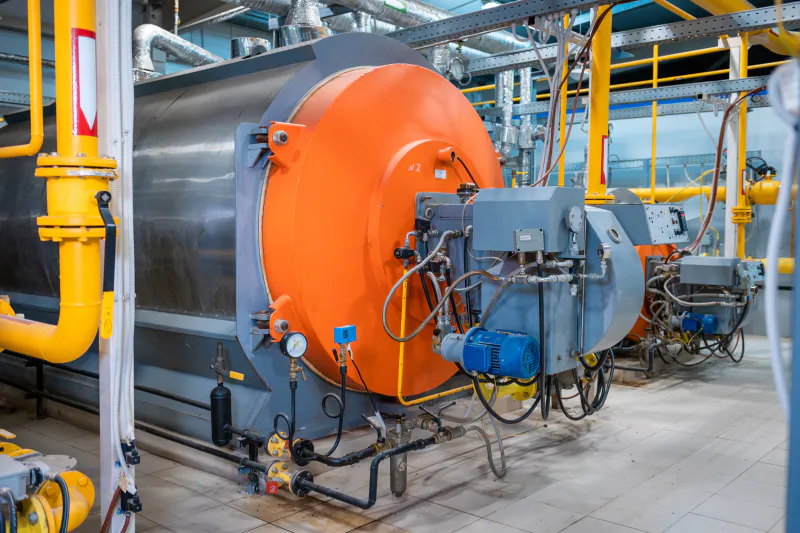

تست Low Water Cutoff بویلر چیست؟

قطع کن سطح پایین آب (Low Water Cutoff) یک کنترل ایمنی است که بر سطح آب داخل بویلر نظارت می‌کند و در صورت افت سطح آب به پایین‌تر از حد ایمن، بویلر را خاموش می‌کند تا از dry fire یا گرم‌کار خطرناک جلوگیری کند. در صورت عدم کارکرد، افت آب می‌تواند باعث گرم شدن بیش از حد فلزات، ترک‌خوردگی، تاب‌برداشتن و حتی انفجار شود. در این مقاله از  وب سایت دابو صنعت، تولید کننده انواع دیگ بخار، به بررسی این موضوع، اهمیت و نحوه انجام آن می‌پردازیم، در صورتی که در این زمینه سوال دارید، می‌توانید در بخش نظرات، آن را ثبت نمایید.

در واقع در دیگ‌های بخار، حفظ سطح آب مناسب برای ایمن‌سازی عملکرد و جلوگیری از آسیب به دیگ حیاتی است. یکی از مهم‌ترین تجهیزات ایمنی برای این منظور Low Water Cutoff یا قطع کن سطح پایین آب است. این قطعه در بویلرها باعث جلوگیری از ادامه احتراق یا خاموش کردن مشعل زمانی که آب دیگ به زیر حد ایمن می‌رسد، می‌شود.

سیستم‌های LWCO معمولاً به دو روش کار می‌کنند:

الف) نوع مکانیکی (Float Type)

در این نوع، سطح آب توسط یک فلوتر (شناور) و اهرم‌های مکانیکی اندازه‌گیری می‌شود. زمانی که آب به زیر حد تعیین شده برسد، فلوتر افت می‌کند و فرمان قطع را صادر می‌کند.

مزایا:

• ساده و قابل اعتماد
• نیاز به منبع تغذیه الکتریکی ندارد (در برخی طراحی‌ها)

معایب:

• مستعد رسوب‌گیری در آب سخت
• نیاز به سرویس و تمیزکاری دوره‌ای

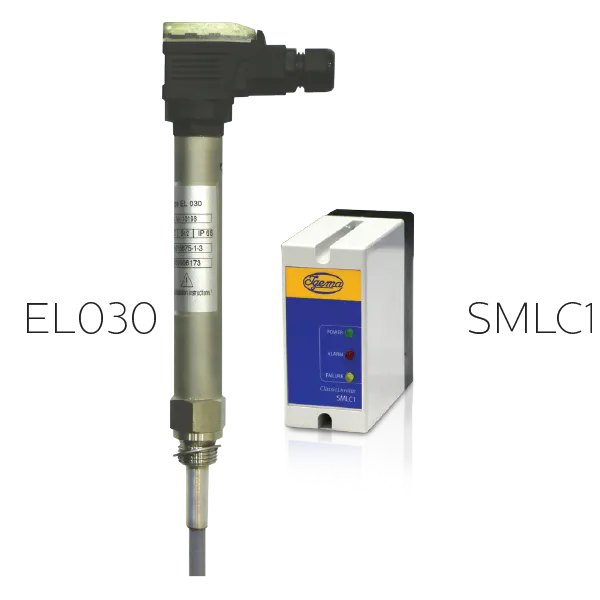

ب) نوع الکترونیکی (Probes/Conductivity Type)

این نوع از سنسورهای الکترونیکی برای اندازه‌گیری سطح آب استفاده می‌کند، معمولاً با بهره‌گیری از رسانایی آب بین الکترودها.

مزایا:

• حساسیت بالا
• بدون قطعه متحرک

معایب:

• نیاز به برق پایدار
• حساس به کیفیت آب و رسوبات

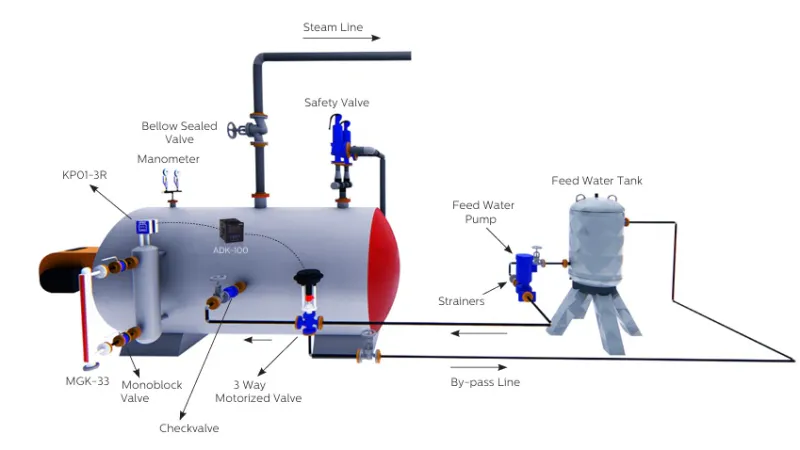

در بویلرهای بخار اغلب دو دستگاه LWCO (اصلی و کمکی) نصب می‌شود تا در صورت خرابی یکی، دیگری وظیفه را انجام دهد. چرا که کاهش سطح آب می‌تواند به موارد خطرناکی منجر شود، از جمله:

• گرم شدن بیش از حد بدنه لوله‌ها و دیگ
• ایجاد تنش‌های حرارتی و ترک‌خوردگی
• افزایش خطر انفجار یا خرابی جدی

Low Water Cutoff به‌صورت اتوماتیک مشعل را خاموش می‌کند تا از رسیدن آب به سطح خطرناک جلوگیری شود که این یک الزام ایمنی در بسیاری از استانداردهای صنعت بویلر است.

اهمیت تست Low Water Cutoff

وجود LWCO به تنهایی کافی نیست؛ تست منظم آن برای اطمینان از عملکرد واقعی در شرایط بحرانی الزامی است. طبق دستورالعمل‌های استاندارد، تست‌های عملکرد باید به‌طور منظم انجام شوند، چرا که:

• افت سطح آب بیش از حد می‌تواند باعث آسیب جدی یا از کار افتادن بویلر شود.
• رسوب در مسیرها یا داخل شناور می‌تواند باعث عدم حرکت صحیح سوئیچ شود.
• سیم‌کشی معیوب، خوردگی و از کار افتادن قطعات الکترونیکی عملکرد LWCO را مختل می‌کند.

چنین تست‌هایی نه تنها ایمنی پرسنل و تجهیزات را تضمین می‌کند بلکه باعث افزایش عمر مفید بویلر و کاهش هزینه‌های تعمیراتی بلندمدت می‌شود.

پیشنهاد مطالعه | درباره طراحی و ساخت بویلر در دابو صنعت از مهندس علی خادمی بیشتر بدانید.

انواع روش‌های تست Low Water Cutoff

1) تست شنت یا تست کلید آزمایشی

بسیاری از LWCOها دارای شنت تست سوئیچ (Dead Man / Test Switch) هستند که می‌تواند عملکرد سوئیچ را بدون کاهش واقعی آب تست کند. در این روش:
پس از فعال کردن سوئیچ تست، باید LWCO عملکرد صحیح داشته و بویلر را قطع کند.
در صورت عدم قطع، احتمال خطا در اتصال، سیم‌کشی یا خود کنترل وجود دارد.
این تست سریع و ساده است اما تنها عملکرد کلید را بررسی می‌کند و سطح واقعی آب را تغییر نمی‌دهد.

۲) تست Slow Drain (تخلیه آهسته)

یکی از معتبرترین و واقعی‌ترین روش‌ها برای تست عملکرد LWCO، تست تخلیه آهسته است که به‌صورت زیر انجام می‌شود:

• با رعایت ایمنی و حضور اپراتور مجاز، پمپ تغذیه آب قطع می‌شود.
• از طریق شیرهای تخلیه یا blowdown، آب داخل بویلر به آرامی و با نرخ مشخص (مثلاً حداکثر ۲۵ میلی‌متر در دقیقه) کاهش می‌یابد.
• وقتی سطح آب به حد تعیین‌شده برای LWCO رسید، قطع‌کننده باید بویلر را خاموش کند.
• اگر بویلر خاموش نشد یا دیرتر خاموش شد، باید علت را بررسی و اصلاح کرد.
• این تست شرایط واقعی افت سطح آب و عملکرد صحیح سوئیچ را شبیه‌سازی کرده و نشان می‌دهد سیستم در موقعیت بحرانی چگونه عمل می‌کند.

پیشنهاد مطالعه | درباره الزامات فنی تست و نگهداری دیگ بخار بخوانید.

۳) تست Gauge Glass یا مشاهده مستقیم

در این روش اپراتور سطح آب را از طریق لول گلاس (Gauge Glass) مشاهده می‌کند و مطمئن می‌شود زمان قطع سوئیچ با سطح واقعی آب منطبق باشد. در صورت هرگونه عدم تطابق، تست‌های بیشتری لازم است.

چک‌لیست و فرم ثبت تست Low Water Cutoff (LWCO)

این سند شامل دو بخش اصلی است:

1. چک‌لیست اجرایی تست‌های روزانه، هفتگی و دوره‌ای LWC
2. فرم‌های استاندارد ثبت و مستندسازی نتایج تست برای بویلرهای بخار

چک‌لیست روزانه (Daily Check)

• بررسی بصری لول گلاس (Gauge Glass) و اطمینان از شفاف بودن آن
• تطابق سطح آب مشاهده‌شده با شرایط نرمال بهره‌برداری
• اطمینان از عدم نشتی در اتصالات LWCO
• بررسی صدای غیرعادی یا لرزش در زمان کار بویلر
• ثبت وضعیت کلی LWCO (نرمال / نیاز به بررسی)

هدف این چک‌لیست، شناسایی سریع شرایط غیرعادی پیش از تبدیل شدن به خرابی جدی است.

چک‌لیست هفتگی (Weekly Test)

• فعال‌سازی سوئیچ تست (در صورت وجود)
• اطمینان از قطع شدن بویلر پس از فعال‌سازی سوئیچ
• بازگشت بویلر به شرایط عادی پس از ریست سیستم
• بررسی عملکرد صحیح آلارم‌ها (در صورت وجود)
• ثبت نتیجه تست (قبول / مردود)

نکته: این تست عملکرد الکتریکی و کنترلی LWCO را بررسی می‌کند اما جایگزین تست واقعی سطح آب نیست.

چک‌لیست ماهانه (Slow Drain Test)

• هماهنگی با مسئول ایمنی و اخذ مجوز انجام تست
• قطع پمپ تغذیه آب بویلر
• تخلیه آهسته آب با نرخ کنترل‌شده
• پایش مداوم سطح آب از طریق لول گلاس
• بررسی قطع شدن بویلر در سطح تعیین‌شده LWCO
• ثبت سطح آب در لحظه قطع
• بازگرداندن بویلر به شرایط نرمال بهره‌برداری

در صورت تأخیر یا عدم قطع، بویلر باید از سرویس خارج شود تا بررسی فنی انجام گیرد.

چک‌لیست سالانه (Maintenance & Inspection)

• باز کردن و تمیزکاری LWCO فلوتی یا پروبی
• بررسی رسوبات، خوردگی و گیرکردن قطعات متحرک
• بررسی سیم‌کشی‌ها و ترمینال‌ها
• کالیبراسیون در صورت نیاز
• تست عملکرد پس از مونتاژ مجدد
• ثبت کامل عملیات تعمیر و نگهداری

مشکلات رایج در تست قطع کن سطح پایین و راهکارهای رفع آنها

• الف) گیر کردن فلوتر
• علت: رسوب و گل‌ولای
  راه‌حل: تمیزکاری دوره‌ای و بررسی مسیر حرکت فلوتر
• ب) عدم قطع در سطح پایین
• علت: تنظیم نادرست یا خرابی سنسور
  راه‌حل: تنظیم مجدد طبق دفترچه فنی و تعویض قطعه در صورت نیاز
• ج) قطع ناگهانی بدون کاهش سطح واقعی آب
• علت: خطای سنسور یا برق ناپایدار
  راه‌حل: بررسی کیفیت تغذیه و بررسی الکترودها/اتصالات

فرم‌های ثبت تست و مستندسازی

فرم شماره 1: ثبت تست روزانه LWCO

نام سایت / واحد:
شماره بویلر:
تاریخ:
ساعت:
سطح آب مشاهده‌شده:
وضعیت LWCO:
☐ نرمال
☐ نیاز به بررسی

توضیحات اپراتور:
نام و امضای اپراتور:

فرم شماره 2: ثبت تست هفتگی (Test Switch)

نام سایت / واحد:
شماره بویلر:
تاریخ:
نوع LWCO:
☐ فلوتی
☐ پروبی

نتیجه فعال‌سازی سوئیچ تست:
☐ بویلر قطع شد
☐ بویلر قطع نشد

وضعیت آلارم:
☐ فعال
☐ غیرفعال

نتیجه نهایی:
☐ قابل قبول
☐ مردود

نام و امضای اپراتور:

فرم شماره 3: ثبت تست Slow Drain

نام سایت / واحد:
شماره بویلر:
تاریخ:
فشار کاری در زمان تست:
سطح آب شروع تست:
سطح آب در زمان قطع LWCO:
زمان قطع (دقیقه):
عملکرد LWCO:
☐ صحیح
☐ با تأخیر
☐ عدم عملکرد

اقدامات اصلاحی انجام‌شده:
نام و امضای مسئول فنی:

فرم شماره 4: گزارش تعمیر و نگهداری LWCO

تاریخ سرویس:
نوع عملیات:
☐ تمیزکاری
☐ تعویض قطعه
☐ کالیبراسیون

شرح عملیات انجام‌شده:
قطعات تعویض‌شده:
نتیجه تست پس از سرویس:
☐ موفق
☐ نیاز به اصلاح

نام و امضای مهندس مسئول:
