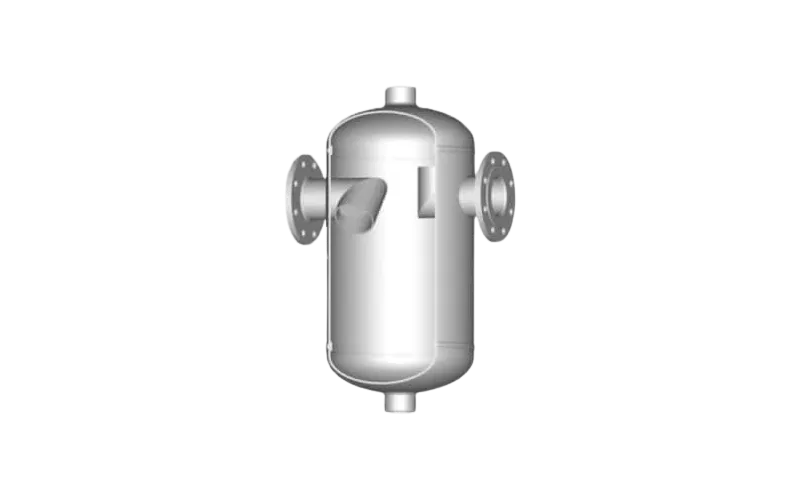

حذف کننده قطرات
Droplet Eliminator
مزایا و ویژگی ها
- حذف قطرات نامطلوب
- جداسازی کندانس در خطوط بخار
- خارج‌سازی آب، بخار یا روغن در کاربری با هوای فشرده
مشخصات کلی
ظرفیت
-
فشار کاری
-
طراحی
-
سوخت مصرفی
-
برق مورد نیاز
-
کاتالوگ محصول
دفترچه تعمیر و نگهداری
معرفی محصول
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود.
در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود.

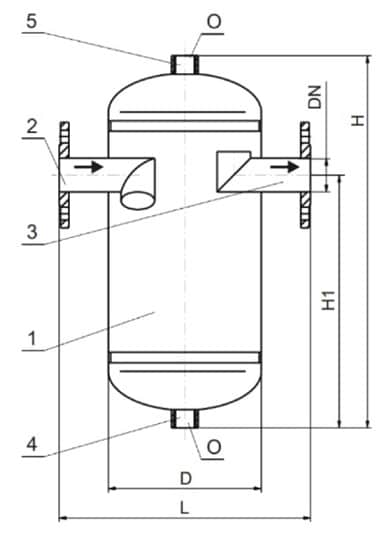

جریان اصلی از طریق دهانه (2) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (4) خارج نمود.
جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (3) خارج می‌شود. حذف کننده قطرات بر روی خطوط انتقال افقی نصب می‌گردد.

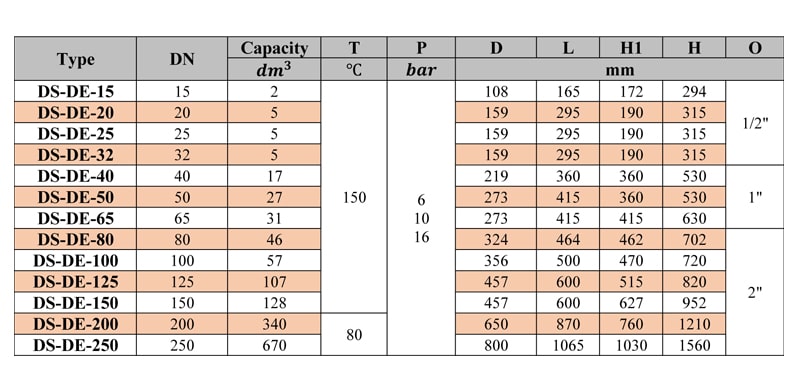

جدول ابعاد مدل‌های استاندارد
- فلنچهای اتصال PN16،
- ابعاد فلنچهای اتصال براساس استاندارد PN-EN10291-1 میباشد.

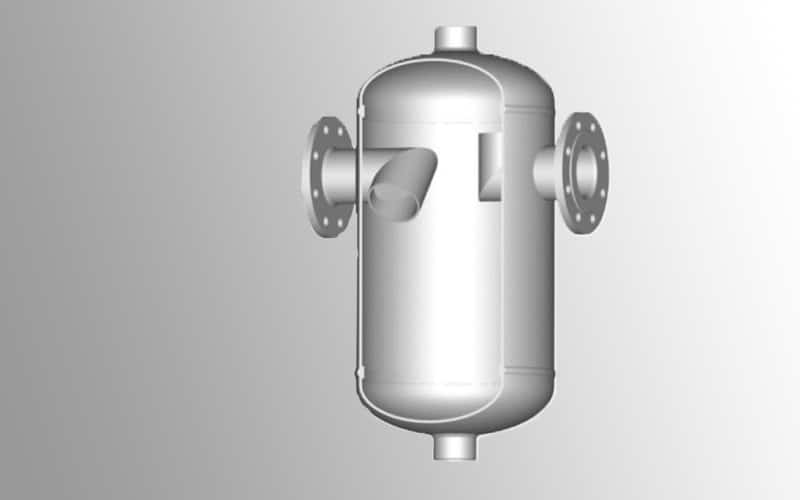

تصاویر منتخب محصول
استانداردها
توضیحات
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود. در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود. جریان اصلی از طریق دهانه (۲) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (۴) خارج نمود. جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (۳) خارج می‌شود. حذف کننده قطرات بر روی خطوط انتقال افقی نصب می‌گردد.
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود. در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود. جریان اصلی از طریق دهانه (۲) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (۴) خارج نمود. جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (۳) خارج می‌شود. حذف کننده قطرات بر روی خطوط انتقال افقی نصب می‌گردد.
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود. در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود. جریان اصلی از طریق دهانه (۲) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (۴) خارج نمود. جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (۳) خارج می‌شود.
توضیحات تکمیلی
| ظرفیت | – |
|---|---|
| فشار کاری | – |
| طراحی | – |
| سوخت مصرفی | – |
| برق مورد نیاز | – |
