مبدلهای حرارتی پوسته و لوله جزو پرکاربردترین انواع مبدلهای حرارتی در صنایع هستند، بهخصوص در پالایشگاهها، پتروشیمی، نیروگاهها و صنایع غذایی. ظرفیت این مبدلها و طراحی آنها نقش کلیدی در عملکرد سیستمهای حرارتی و انرژی دارد.
تعریف ظرفیت مبدل حرارتی
ظرفیت حرارتی (Heat Duty یا Q) معیاری از مقدار انرژی حرارتی است که یک مبدل میتواند بین دو سیال منتقل کند. به زبان ساده، ظرفیت نشان میدهد که مبدل چقدر حرارت را در یک بازه زمانی مشخص منتقل میکند. ظرفیت مناسب تضمین میکند که فرآیندهای حرارتی بدون افت دما، راندمان بالا و مصرف انرژی بهینه انجام شود.
فرمولهای اساسی در محاسبه ظرفیت
در طراحی حرارتی مبدلهای پوسته و لوله، چند فرمول پایه وجود دارد:
معادله بنیادی تبادل حرارت
فرمول اصلی برای محاسبه ظرفیت یا سرعت انتقال حرارت عموماً به این صورت نوشته میشود:
Q˙=U×A×ΔTlm
که در آن:
- Q̇ سرعت انتقال حرارت (W یا Btu/hr)
- U ضریب انتقال حرارت کلی
- A سطح مؤثر انتقال حرارت
- ΔTlm اختلاف دمای متوسط لگاریتمی است.
این فرمول نشان میدهد که مقدار انتقال حرارت با سه پارامتر مهم مرتبط است: ضریب انتقال حرارت، سطح انتقال حرارت، و اختلاف دمای موثر.
توضیح پارامترهای معادله بنیادی تبادل حرارت
ضریب انتقال حرارت کلی (U)
ضریب انتقال حرارت کلی نشاندهنده تمام مقاومتهای حرارتی در مسیر انتقال دما است — شامل مقاومتهای سیال در سمت پوسته، لوله، و همچنین رسوبات یا fouling روی سطوح. این ضریب یکی از کلیدهای اصلی در طراحی است که به انتخاب مناسب مواد، شرایط جریان و طراحی تجهیز وابسته است.
اختلاف دمای متوسط لگاریتمی (LMTD)
لگاریتم میانگین اختلاف دما یا Log Mean Temperature Difference (LMTD)، اختلاف مؤثر دمای بین سیال گرم و سرد در طول مبدل است. این مقدار بهدلیل تغییر دما در طول مسیر جریان سیال، میانگینی لگاریتمی دارد و در طراحیهای چندپاسه تصحیحات مخصوص به خود را میطلبد.
سطح انتقال حرارت (A)
سطح انتقال حرارت براساس هندسه پوسته و لوله تعریف میشود. برای مبدلهای پوسته و لوله، محاسبه سطح انتقال حرارت معمولاً به یکی از این صورتها انجام میشود:
سطح خارجی لوله:
A=π×Do×Nt×L
که در آن:
- Dₒ قطر خارجی لوله
- Nₜ تعداد لولهها
- L طول هر لوله است.
این رابطه نشان میدهد که با افزایش طول، قطر یا تعداد لولهها، سطح انتقال حرارت افزایش یافته و در نتیجه ظرفیت حرارتی مبدل افزایش پیدا میکند، البته به همراه هزینه و فضای بیشتر.
معادله موازنه انرژی سیالات (Heat Balance Equation)
فرمول دوم که به همان اندازه مهم است، از دید ترمودینامیکی سیالها به دست میآید و به صورت زیر نوشته میشود:
Q=m˙×Cp×(Tout−Tin)
که در آن:
- Q = نرخ انتقال حرارت (W یا kW)
- ṁ = دبی جرمی سیال (kg/s)
- Cp = گرمای ویژه سیال (kJ/kg.K)
- Tin = دمای ورودی سیال
- Tout = دمای خروجی سیال
این فرمول میگوید:
مقدار حرارتی که مبدل منتقل میکند برابر است با مقدار حرارتی که سیال گرم از دست میدهد یا سیال سرد دریافت میکند.
اهمیت موازنه انرژی سیالات
- مشخص میکند فرآیند صنعتی چقدر گرما نیاز دارد.
- مبنای تعیین ظرفیت موردنیاز مبدل است
- قبل از طراحی مکانیکی، ابتدا با این فرمول ظرفیت حرارتی محاسبه میشود
- اگر این رابطه درست در نظر گرفته نشود، مبدل یا بیشازحد بزرگ یا کمظرفیت ساخته میشود
ارتباط دو فرمول با یکدیگر
در طراحی واقعی مبدل حرارتی پوسته و لوله، این دو فرمول باید با هم برابر باشند:
m˙×Cp×(Tout−Tin)=U×A×ΔTlm
یعنی:
یک طرف از دید «رفتار سیال» محاسبه میشود
یک طرف از دید «ساختار و هندسه مبدل»
و طراح باید طوری مبدل را طراحی کند که این دو طرف با هم تطابق داشته باشند.
اهمیت دقیق محاسبه ظرفیت مبدل حرارتی
محاسبه ظرفیت مبدل حرارتی بیش از صرفاً حل معادلات ریاضی است. این محاسبات اثرات مهم زیر را در سیستمهای صنعتی دارند:
افزایش بازده انرژی
طراحی دقیق با استفاده از معادله انتقال حرارت باعث میشود جریانهای سیال بهینه طراحی شوند و از اتلاف انرژی جلوگیری شود.
کاهش هزینهها
انتخاب مناسب اندازه و نوع مبدل، هزینههای ساخت، نصب و بهرهبرداری را کاهش میدهد.
اطمینان از عملکرد پایدار
یک مبدل با ظرفیت صحیح عملکردی پایدارتر، عمر طولانیتر و نگهداری کمتر دارد.
در صنایع حساس، عدم انطباق ظرفیت مبدل با نیاز فرآیند میتواند باعث تولید ناکارآمد، خطرات ایمنی و افت کیفیت محصول شود.
نکات طراحی عملیاتی
در طراحی مبدلهای حرارتی پوسته و لوله، موارد زیر نیز باید در نظر گرفته شود:
- انتخاب درست سیال سمت پوسته و لوله
- تعیین تعداد پاسها (Single-pass یا Multi-pass)
- طراحی بفلها برای بهبود جریان و انتقال حرارت
- بررسی فشار و افت فشار در سمت پوسته و لوله
- در نظر گرفتن اثر رسوب و خوردگی جهت انتخاب مواد مناسب

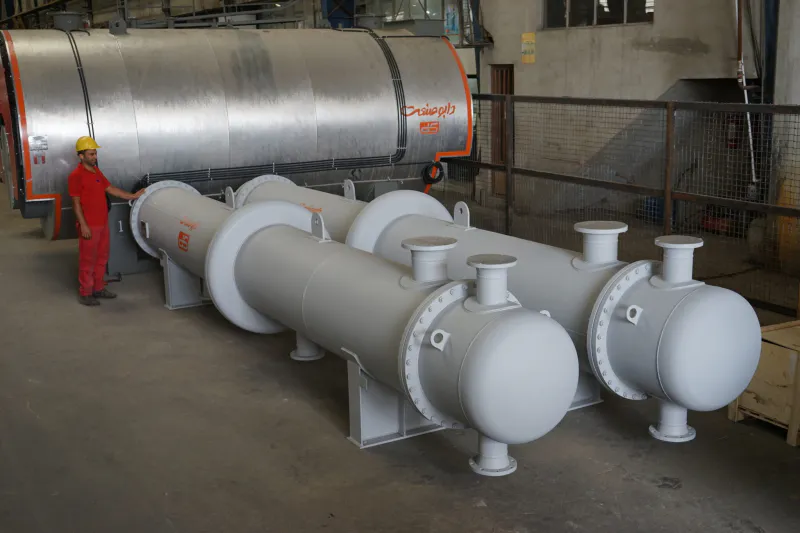

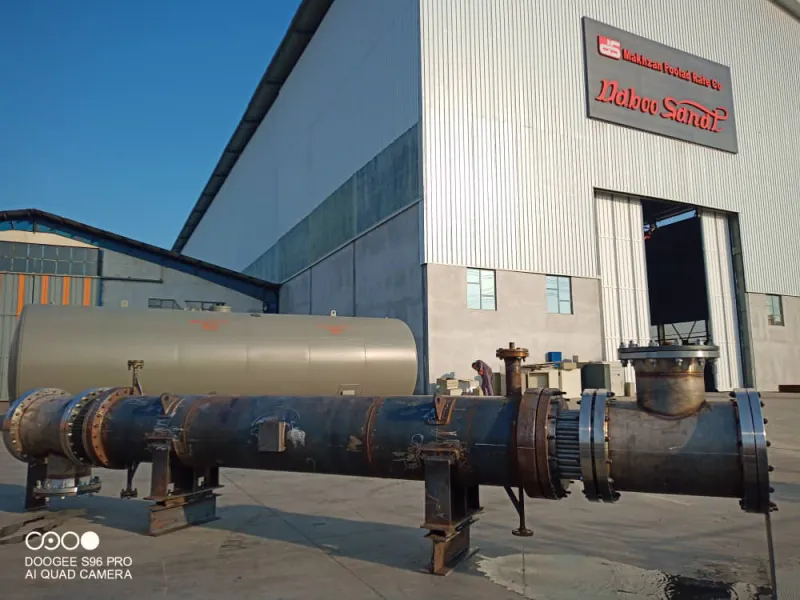

دابو صنعت تولید کننده مبدل حرارتی پوسته و لوله
دابو صنعت یکی از تولیدکنندگان برجسته مبدلهای حرارتی پوسته و لوله است که با بهرهگیری از استانداردهای بینالمللی و مهندسی پیشرفته، تجهیزاتی مطابق با نیاز صنایع مختلف ارائه میدهد.
خدمات دابو صنعت:
- طراحی تخصصی انواع مبدلهای حرارتی بر اساس نیاز حرارتی شما
- ساخت با کیفیت بالا و مواد استاندارد
- مشاوره مهندسی در انتخاب و بهینهسازی سیستم
- پشتیبانی پس از فروش حرفهای
با در اختیار داشتن تجربه بالا در طراحی و ساخت مبدلهای حرارتی صفحه ای و پوسته و لوله، دابو صنعت میتواند بهترین راهکارهای حرارتی را برای صنایع مختلف از قبیل نفت، گاز، پتروشیمی، نیروگاهها و صنایع غذایی ارائه دهد.
مثال عملی محاسبه ظرفیت مبدل حرارتی پوسته و لوله
برای درک بهتر فرمولها و اهمیت محاسبه ظرفیت مبدل حرارتی پوسته و لوله، یک مثال ساده اما کاربردی را بررسی میکنیم. این مثال مشابه شرایط واقعی طراحی در صنایع نفت، گاز و پتروشیمی است.
فرض کنید در یک واحد صنعتی نیاز داریم سیال داغی را با استفاده از یک مبدل حرارتی پوسته و لوله خنک کنیم. اطلاعات فرآیند به صورت زیر است:
ضریب کلی انتقال حرارت مبدل:
سطح مؤثر انتقال حرارت (بر اساس تعداد و طول لولهها):
اختلاف دمای متوسط لگاریتمی بین سیال گرم و سرد:
اکنون با استفاده از فرمول اصلی ظرفیت مبدل حرارتی پوسته و لوله داریم:
با جایگذاری اعداد:
یا به عبارت دیگر:
تفسیر نتیجه محاسبه شده
عدد بهدستآمده نشان میدهد که این مبدل حرارتی پوسته و لوله قادر است حدود ۳۵۰ کیلووات انرژی حرارتی را از سیال گرم به سیال سرد منتقل کند. این مقدار، همان ظرفیت حرارتی مبدل است که باید با نیاز فرآیند صنعتی تطابق داشته باشد.
اگر ظرفیت موردنیاز فرآیند مثلاً ۳۰۰ کیلووات باشد، این مبدل انتخاب مناسبی خواهد بود. اما اگر فرآیند به ۵۰۰ کیلووات انتقال حرارت نیاز داشته باشد، طراح باید یکی از اقدامات زیر را انجام دهد:
- افزایش سطح انتقال حرارت (افزایش تعداد یا طول لولهها)
- انتخاب طراحی با ضریب انتقال حرارت بالاتر
- تغییر آرایش جریان (مثلاً چند پاسه کردن مبدل)
- انتخاب متریال مناسب برای افزایش راندمان انتقال حرارت
این مثال بهخوبی نشان میدهد که چرا محاسبه ظرفیت مبدل حرارتی پوسته و لوله پیشنیاز طراحی مکانیکی و ساخت آن است و بدون این محاسبه، انتخاب یا ساخت تجهیز میتواند منجر به عملکرد نامناسب، اتلاف انرژی و افزایش هزینهها شود.
در دابو صنعت، محاسبه ظرفیت مبدل حرارتی پوسته و لوله تنها به استفاده از یک فرمول ساده محدود نمیشود، بلکه این محاسبات بر اساس دادههای واقعی فرآیند و با در نظر گرفتن موارد زیر انجام میگیرد:
- دبی جرمی سیالات
- دمای ورودی و خروجی مورد نیاز
- فشار کاری سیستم
- نوع سیال (خورنده، ویسکوز، تمیز یا دارای رسوب)
- شرایط محیطی و استانداردهای طراحی
نتیجه این محاسبات، طراحی و ساخت مبدل حرارتی پوسته و لولهای است که دقیقاً متناسب با نیاز مشتری بوده و حداکثر راندمان حرارتی را ارائه میدهد. این رویکرد مهندسی باعث شده است دابو صنعت بهعنوان یکی از تولیدکنندگان قابل اعتماد این تجهیزات در صنایع مختلف شناخته شود.
جمعبندی
موضوع | فرمول یا توضیح |
ظرفیت انتقال حرارت |  |
سطح انتقال حرارت |  |
اهمیت طراحی | بهینهسازی انرژی، کاهش هزینه، عملکرد پایدار |
محاسبه ظرفیت صحیح مبدل حرارتی پوسته و لوله بنیاد طراحی حرارتی سیستمهاست و میتواند تاثیر مستقیم روی بهرهوری، هزینه و عملکرد صنعت داشته باشد. دابو صنعت با تخصص در طراحی و ساخت این تجهیزات، همراه قابل اعتماد شما در پروژهها خواهد بود.
