بخار فوق گرم چیست و چه ویژگی هایی دارد؟

تصور کنید بخاری که از آب به وجود می‌آید، دیگر تنها گرم و مرطوب نباشد، بلکه به دمایی بسیار بالاتر از نقطه جوش خود برسد و کاملاً خشک و خالص باشد. این نوع بخار که به آن بخار فوق گرم یا سوپر هیت می‌گویند با ویژگی‌های منحصر به فرد خود، از جمله دمای بالاتر، خشکی کامل و چگالی کمتر، به عنوان یکی از عناصر کلیدی در بهبود عملکرد و افزایش راندمان سیستم‌های صنعتی شناخته می‌شود. این بخار نه تنها امکان ارتقاء بهره‌وری نیروگاه‌ها و توربین‌های بخار را فراهم می‌کند، بلکه با کاهش خوردگی و فرسایش تجهیزات، عمر مفید آن‌ها را به طرز چشمگیری افزایش می‌دهد.

هرچند استفاده از بخار فوق گرم، نیازمند تجهیزات مقاوم‌تر و کنترل دقیق‌تر است، اما مزایای اقتصادی و فنی آن در بلندمدت، هزینه‌های اولیه را جبران می‌کند و به بهینه‌سازی مصرف انرژی کمک می‌کند. در نهایت، بهره‌گیری هوشمندانه از این فناوری در صنایع مختلف ایران، به ویژه نفت، گاز و نیروگاه‌ها، می‌تواند گامی مؤثر در جهت توسعه پایدار و ارتقاء سطح فناوری کشور باشد. با رعایت نکات ایمنی و نگهداری اصولی، بخار فوق گرم به عنوان یکی از  انواع بخار می‌تواند به عنوان یک راهکار کارآمد و مطمئن در مسیر پیشرفت صنعتی مورد استفاده قرار گیرد.

تعریف بخار فوق گرم (Superheated Steam)

بخار فوق گرم یا بخار سوپر هیت به بخاری گفته می‌شود که پس از رسیدن به نقطه اشباع و تشکیل بخار اشباع، به وسیله حرارت اضافی تا دمایی بالاتر از دمای اشباع در همان فشار، گرم‌تر شده باشد. به عبارت دیگر، بخار فوق اشباع شده است و دیگر حاوی ذرات آب نیست. این بخار دارای دمای بالاتر و چگالی کمتری نسبت به بخار اشباع در فشار یکسان است. بخار فوق گرم به دلیل این ویژگی‌ها، در بسیاری از صنایع مانند نیروگاه‌ها و صنایع نفت و پتروشیمی کاربرد گسترده‌ای دارد.

تفاوت بخار فوق گرم و بخار اشباع

بخار اشباع (Saturated Steam) زمانی تشکیل می‌شود که آب در دمای نقطه جوش خود قرار داشته باشد و بخار و آب در تعادل باشند. این نوع بخار معمولاً همراه با رطوبت موجود است و دمای آن دقیقاً برابر با دمای جوش در فشار معین است. بخار اشباع به دلیل داشتن ضریب انتقال حرارت بالا، در بسیاری از کاربردهای گرمایشی محبوب است.

در مقابل، بخار فوق گرم با افزایش دمای بخار اشباع بدون افزایش فشار تولید می‌شود، که باعث کاهش چگالی و افزایش دمای بخار می‌شود. این بخار فاقد رطوبت است و به دلیل دمای بالاتر، در کاربردهای خاصی مانند حرکت توربین‌ها و تولید نیرو بهره‌وری بیشتری دارد. اما در مقابل، بخار فوق گرم دارای ضریب انتقال حرارت پایین‌تری نسبت به بخار اشباع است که در انتقال حرارت محدودیت ایجاد می‌کند.

ویژگی‌های فیزیکی و حرارتی بخار فوق گرم

از مهم‌ترین ویژگی‌های بخار فوق گرم می‌توان به موارد زیر اشاره کرد:

• دمای بالا: دمای بخار فوق گرم می‌تواند بسیار بالاتر از دمای بخار اشباع در همان فشار باشد. این دما متغیر است و بسته به میزان حرارتی که به بخار داده می‌شود، افزایش می‌یابد.
• چگالی کمتر: نسبت به بخار اشباع، چگالی بخار فوق گرم کمتر است. این باعث می‌شود حجم خاص این بخار بیشتر باشد.
• خلوص بخار: بخار فوق گرم فاقد ذرات آب است که موجب خشکی بخار می‌شود و این ویژگی برای محافظت از تجهیزات بخار محور مانند توربین‌ها اهمیت زیادی دارد.
• ضریب انتقال حرارت پایین: به دلیل اینکه انتقال حرارت عمدتاً از طریق گرمای محسوس انجام می‌شود و بخار فاقد گرمای نهان تبخیر است، ضریب انتقال حرارت بخار فوق گرم کمتر از بخار اشباع است.
• نیاز به مصالح مقاوم‌تر: دمای بالای بخار فوق گرم سبب می‌شود که تجهیزات و لوله‌کشی‌ها نیازمند استفاده از مصالح مقاوم به حرارت و فشار بالا باشند که هزینه اولیه را افزایش می‌دهد.

این ویژگی‌ها بخار فوق گرم را برای کاربردهای خاص و ویژه‌ای مناسب می‌کند، جایی که افزایش راندمان و حفاظت از تجهیزات اولویت دارد.

کاربردهای بخار فوق اشباع در صنعت

یکی از مهم‌ترین کاربردهای بخار فوق اشباع در صنایع، استفاده از آن در توربین‌های بخار است. توربین‌های بخار برای تبدیل انرژی حرارتی به انرژی مکانیکی و سپس الکتریکی، نیازمند بخار خشک و با دمای بالا هستند. استفاده از بخار فوق گرم مزایای قابل توجهی دارد:

• حفظ خشکی بخار: وجود میعانات در توربین باعث خوردگی و فرسایش پره‌ها و کاهش عمر مفید تجهیزات می‌شود. بخار فوق گرم به دلیل خشک بودن، این مشکل را برطرف می‌کند.
• افزایش راندمان حرارتی: افزایش دمای ورودی توربین باعث افزایش آنتالپی بخار و بهینه شدن سیکل ترمودینامیکی توربین می‌شود. در نتیجه راندمان کلی سیستم افزایش می‌یابد.
• قابلیت کار بهتر در فشارهای پایین و خلاء: بخار فوق گرم امکان تغییر حجم بیشتر را در فشارهای پایین‌تر فراهم کرده و کارکرد بهتری در شرایط خلاء دارد.
• کاهش خطر خوردگی: به دلیل عدم وجود آب مایع در بخار، خطر خوردگی توسط اسید کربنیک در تجهیزات کاهش می‌یابد.

علاوه بر توربین‌ها، بخار فوق گرم در برخی فرآیندهای صنعتی مانند خشک‌کردن مواد، عملیات حرارتی، و برخی واکنش‌های شیمیایی که نیازمند دمای بالاتر از بخار اشباع هستند نیز کاربرد دارد.

مزایا و معایب استفاده از بخار فوق گرم

استفاده از بخار فوق گرم مزایا و معایب خاص خود را دارد که باید در طراحی و بهره‌برداری سیستم‌های بخار به آنها توجه کرد.

مزایا:

• افزایش راندمان حرارتی و قابلیت کار سیستم‌های توربین بخار.
• جلوگیری از تشکیل میعانات و حفاظت از تجهیزات بخار محور.
• امکان عملکرد بهتر در شرایط فشار پایین و خلاء.
• کاهش خوردگی و فرسایش تجهیزات.
• افزایش آنتالپی ورودی به تجهیزات و بهبود کارایی.

معایب:

• ضریب انتقال حرارت پایین‌تر نسبت به بخار اشباع که منجر به نیاز به سطوح انتقال حرارت بزرگ‌تر و افزایش هزینه تجهیزات در کاربردهای گرمایشی می‌شود.
• دمای متغیر حتی در فشار ثابت که کنترل فرآیند را دشوارتر می‌کند.
• نیاز به تجهیزات و مصالح مقاوم‌تر که هزینه اولیه و نگهداری را افزایش می‌دهد.
• در فرآیندهای انتقال حرارت گرمایی، بخار فوق گرم معمولاً کمتر مورد استفاده قرار می‌گیرد و بخار اشباع ترجیح داده می‌شود.

بخار فوق اشباع و نقش آن در افزایش راندمان نیروگاه‌ها

در نیروگاه‌های حرارتی، استفاده از بخار فوق اشباع و حتی بخار فوق بحرانی به منظور افزایش راندمان تبدیل انرژی حرارتی به الکتریکی اهمیت بالایی دارد. در این نیروگاه‌ها، بخار ابتدا در دیگ‌های بخار پرفشار تولید شده و سپس با گرمایش مجدد، به حالت فوق گرم می‌رسد. این بخار با فشار و دمای بالا وارد توربین‌های بخار می‌شود.

مزیت اصلی آن عبارت است از:

• افزایش مقدار آنتالپی بخار ورودی به توربین که مستقیماً منجر به افزایش راندمان سیکل رانکین می‌شود.
• کاهش تشکیل میعانات در توربین و بهبود عمر مفید تجهیزات.
• امکان عملکرد در فشارهای بسیار بالا (دیگ‌های فوق بحرانی) که راندمان را به بیش از 40 درصد در نیروگاه‌های مدرن می‌رساند.

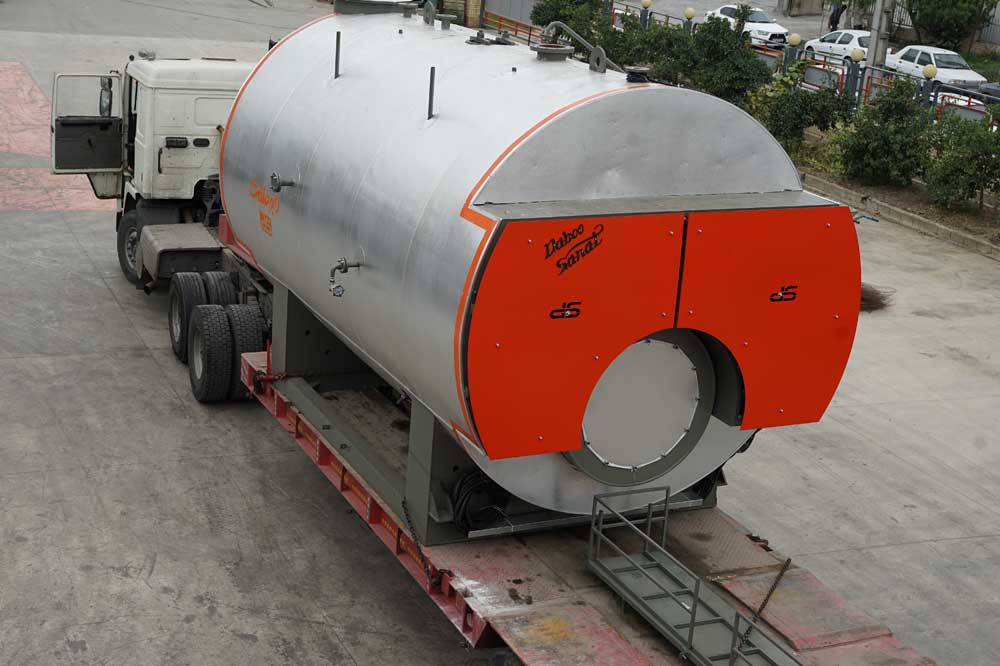

در این زمینه، شرکت‌هایی مانند «دابو صنعت» ارائه‌دهنده دیگ‌های بخار صنعتی و تجهیزات مرتبط با تکنولوژی بخار فوق گرم هستند که با استفاده از فناوری‌های پیشرفته، محصولات با کیفیت و استانداردهای صنعتی تولید و عرضه می‌کنند. این محصولات نقش مهمی در بهبود بهره‌وری و کاهش هزینه‌های عملیاتی صنایع مختلف ایفا می‌کنند.

نگهداری و ایمنی در سیستم‌های بخار فوق گرم

سیستم‌های بخار فوق گرم به دلیل دمای بالای بخار و فشار کاری بالا، نیازمند نگهداری دقیق و رعایت نکات ایمنی ویژه‌ای هستند. برخی از این نکات عبارتند از:

• کنترل دما و فشار: استفاده از تجهیزات کنترل دقیق برای جلوگیری از افزایش بیش از حد دما و فشار که می‌تواند باعث آسیب به تجهیزات و خطرات ایمنی شود.
• استفاده از عایق‌های حرارتی مقاوم: برای کاهش اتلاف گرما و جلوگیری از آسیب به محیط اطراف، استفاده از عایق‌های باکیفیت و مقاوم در برابر دما اهمیت دارد. دابو صنعت در تولید عایق‌های سرامیکی با قابلیت تحمل دمای بالا فعالیت دارد که در تجهیزات بخار فوق گرم به کار می‌روند.
• بازرسی‌های دوره‌ای: آزمایش‌های غیرمخرب (NDT) برای کنترل جوش‌ها و ساختارهای دیگ‌های بخار و خطوط انتقال بسیار حیاتی است.
• حفاظت در برابر خوردگی و فرسایش: استفاده از مواد مقاوم به خوردگی و سیستم‌های حذف ذرات معلق و آلودگی‌ها در مدارهای بخار.
• آموزش اپراتورها: اپراتورهای سیستم‌های بخار فوق گرم باید آموزش‌های لازم برای کنترل و مدیریت خطرات احتمالی را دیده باشند.

رعایت این نکات باعث افزایش ایمنی، طول عمر تجهیزات و کاهش هزینه‌های تعمیرات و نگهداری می‌شود.
