دیگ روغن داغ
Hot Oil Boiler
مزایا و ویژگی ها
- استفاده از رینگ ناودانی در ساخت درب جهت جلوگیری از تغییر شکل آن
- استفاده از فولادهای نسوز در جدا کنندههای مسیرهای حرارتی داخل کویلها
- رعایت الزامات استاندارد NFPA با توجه به دمای کارکرد بالای دستگاه
- عدم استفاده از بتن و جرمهای نسوز در عایق کاریها
- راندمان قابل توجه 85%
- توانایی کارکرد تا دمای 350 درجه سانتیگراد
- ایمنی بالای سیستم
- کاهش هزینه پمپاژ به دلیل افت فشار کم در مسیر روغن
- سهولت در نگهداری و بهرهبردای دیگ روغن داغ
مشخصات کلی
ظرفیت
000 Kcal/hr, 000-6, 100, 300
فشار کاری
-
طراحی
DIN 4754
سوخت مصرفی
گاز طبیعی،گازوئیل
برق مورد نیاز
50 Hz - 380 V - سه فاز
کاربرد
ساختمان، هتل، برج های تجاری و مسکونی، مراکز آموزشی و درمانی
قیمت خرید
تماس بگیرید
جنس بدنه
فولاد
راندمان
80%
گارانتی و خدمات پس از فروش
یک سال گارانتی - 10 سال خدمات
کاتالوگ محصول
دفترچه تعمیر و نگهداری
معرفی محصول

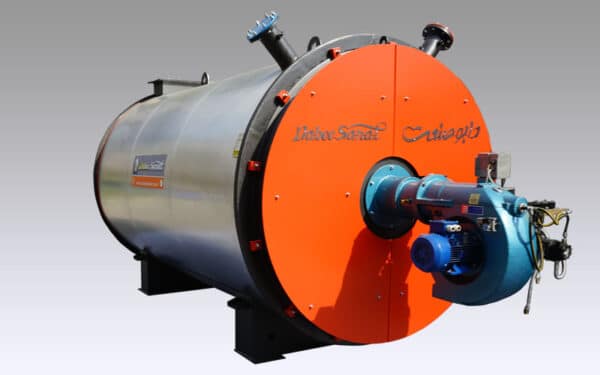

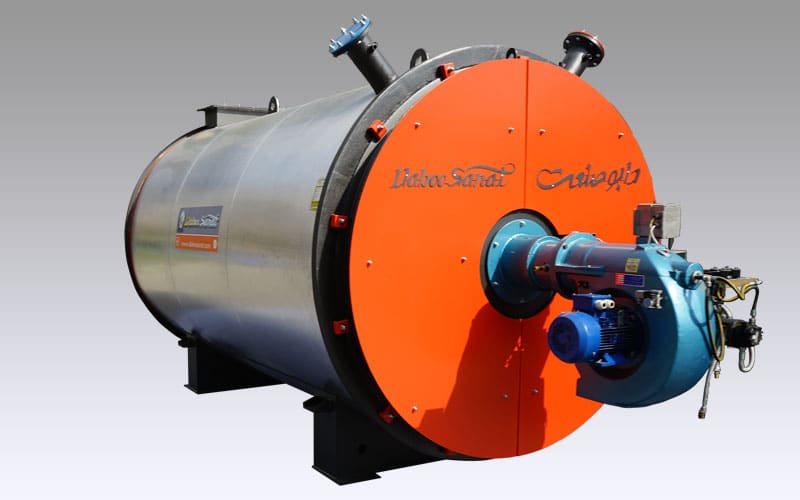

بویلر روغن داغ دابو صنعت
طراحی دقیق و ایمن بویلرهای روغن داغ برای بهرهگیری بهینه از آن در کاربریهای دما بالا بسیار حائز اهمیت است. سیستمهای گرمایشی روغن داغ ساخته شده توسط دابوصنعت مطابق با استانداردهای بین المللی API و DIN4754 طراحی و ساخته میشوند. این سیستمها به صورت کویل یکپارچه (OIL TUBE) بوده و در مدلهای افقی و عمودی در ظرفیتهای 100,000 تا 6,300,000 کیلوکالری بر ساعت (kcal/hr) عرضه میگردند. کلیه عملیات ساخت تحت نظارت مستقیم بازرسان کنترل کیفیت شرکت انجام میگیرد.
علاوه بر فشارهای کاری پایینتر، استفاده از روغن داغ به جای آب و بخار در دماهای بالا، مزیتهای متعدد دیگری نیز دارد که از آن جمله میتوان به موارد زیر اشاره کرد:
- حجم کوچک
- صرفهجویی در مصرف سوخت
- قابلیت نصب و راهاندازی در فضای ساده
- راهبری و اپراتوری آسان
- ظرفیت حرارتی نامحدود
- عدم وجود خطر خوردگی و صدمات ناشی از انجماد
- سر و صدای بسیار کمتر در مقایسه با بویلرهای بخار
- عدم اتلاف حرارتی از طریق چگالش
- عدم نیاز به عملیات مقدماتی آب تغذیه
- زمان کمتر برای رسیدن به دمای مورد نظر در مقایسه با بویلرهای بخار
مشخصات فنی دیگ روغن داغ:
- استفاده از فایبرسرامیک با دانسیته 128kg/m3 به ضخامت 100mm در عایقکاری بدنه اصلی و دربها
- استفاده از رینگ ناودانی در ساخت درب جهت جلوگیری از تغییر شکل آن
- استفاده از فولادهای نسوز در جدا کنندههای مسیرهای حرارتی داخل کویلها
- رعایت الزامات استاندارد NFPA با توجه به دمای کارکرد بالای دستگاه
- عدم استفاده از بتن و جرمهای نسوز در عایقکاریهای دیگ روغن داغ
- توانایی تحمل شوک حرارتی ناشی از تفاوت دمایی روغن ورودی و خروجی تا 50 درجه سانتیگراد
- راندمان قابل توجه 85%
- توانایی کارکرد تا دمای 350 درجه سانتیگراد
- ایمنی بالای سیستم
- کاهش هزینه پمپاژ به دلیل افت فشار کم در مسیر روغن
- سهولت در نگهداری و بهرهبرداری بویلر روغن داغ
- استفاده از تجهیزات کنترلی بسیار دقیق ساخت کشورهای اروپایی
- ضریب اطمینان بالا در طراحی بدنه و اجزای داخلی و همچنین زیبایی ضمن رعایت استحکام بالا
- امکان نصب رکوپراتور در مسیر گازهای خروجی از دودکش جهت پیش گرم نمودن هوای ورودی به مشعل و افزایش راندمان به صورت آپشن وجود دارد.
| Model | Capacity (kcal/hr) | Inlet & Outlet Valve (Inch) | Length L (mm) | Width W (mm) | Height H (mm) | A×B (mm) | Oil Content (lit) |
| DS-HO-100 | 100000 | 1 1/2″ | 1500 | 1100 | 1100 | 120×120 | 40 |
| DS-HO-125 | 125000 | 2″ | 1500 | 1100 | 1100 | 130×140 | 52 |
| DS-HO-160 | 160000 | 2″ | 1600 | 1200 | 1200 | 130×170 | 62 |
| DS-HO-200 | 200000 | 2″ | 1700 | 1200 | 1200 | 120×240 | 105 |
| DS-HO-250 | 250000 | 2 1/2″ | 1800 | 1300 | 1300 | 140×250 | 136 |
| DS-HO-300 | 300000 | 2 1/2″ | 1900 | 1500 | 1500 | 150×300 | 190 |
| DS-HO-400 | 400000 | 3″ | 2100 | 1500 | 1500 | 160×350 | 221 |
| DS-HO-500 | 500000 | 3″ | 2400 | 1600 | 1600 | 200×350 | 330 |
| DS-HO-630 | 630000 | 3″ | 2400 | 1700 | 1800 | 220×440 | 414 |
| DS-HO-800 | 800000 | 4″ | 2800 | 1700 | 1800 | 220×500 | 563 |
| DS-HO-1000 | 1000000 | 4″ | 3000 | 1700 | 2000 | 250×560 | 735 |
| DS-HO-1250 | 1250000 | 4″ | 3000 | 1700 | 2000 | 280×620 | 926 |
| DS-HO-1600 | 1600000 | 5″ | 3700 | 2000 | 2400 | 320×700 | 1599 |
| DS-HO-2000 | 2000000 | 5″ | 4200 | 2200 | 2600 | 320×700 | 1922 |
| DS-HO-2500 | 2500000 | 5″ | 4700 | 2300 | 2700 | 420×850 | 1831 |
| DS-HO-3000 | 3000000 | 6″ | 5100 | 2500 | 3000 | 500×1100 | 3034 |
| DS-HO-4000 | 4000000 | 8″ | 5700 | 2700 | 3300 | 500×1100 | 3859 |
| DS-HO-5000 | 5000000 | 8″ | 6600 | 3000 | 3300 | 600×1100 | 4770 |
| DS-HO-6000 | 6000000 | 8″ | 7200 | 3000 | 3300 | 650×1350 | 6900 |
قیمت دیگ روغن داغ
همان طور که می دانید خرید تجهیزات صنعتی مانند دیگ روغن داغ به عوامل زیادی مانند ظرفیت، کاربرد، تجهیزات جانبی و… بستگی دارد و تعیین قیمت این تجهیز بدون داشتن این ویژگی ها، امکان پذیر نیست. بنابراین جهت کسب اطلاعات بیشتر جهت خرید بویلر روغن داغ دابو صنعت با ما در تماس باشید.
مشخصات مواد مصرفی دیگ روغن داغ دابو صنعت
| Number | Title | Description |
| 1 | ورقهای مصرفی | DIN 17155-2: 17MN4DIN EN 10028-2: P265GHDIN EN 10028-2: P355GH/19MN6ASTM A516 GR 70تمامی ورقهای مصرفی از برندهای Dillinger آلمان، POSCO کره جنوبی و برندهای معتبر داخلی و خارجی با Normalized Condition میباشد. |
| 2 | تیوبهای انتقال حرارت | DIN 17175-ST35.8EN 10028-2: P235GHکلیه لولههای مصرفی درزدار از برندهای معتبر داخلی و خارجی میباشد. |
| 3 | الکترود مصرفی | الکترودهای مصرفی از برندهای معتبر ESAB، Bohler و AMA میباشد. |
| 4 | عایقکاری و نسوزکاری درب و بدنه | عایقکاری بدنه و دربهای عقب و جلو و بلوک مشعل با استفاده از فایبر سرامیک با دانسیته 128 kg/m³ |
| 5 | کاور | آلومینیوم / استیل |
مشخصات فنی و کیفی بویلر روغن داغ دابو صنعت
| ردیف | عنوان | شرح |
| 1 | طراحی | سه پاس – افقی |
| 2 | استاندارد | ISO، EN، ASME، DIN 4754 |
| 3 | ظرفیت ساخت | از 100,000 تا 6,000,000 کیلوکالری بر ساعت |
| 4 | فشارکاری | از 3 بار تا 10 بار |
| 5 | ورق پوسته | ورق پوسته بویلرها بهصورت یکپارچه در محیط بوده و کمترین خط جوش در طول محیط پوسته اجرا میشود. |
| 6 | صلاحیت جوشکاران | کلیه جوشکاران دارای گواهینامه صلاحیت مطابق استانداردهای EN287-1 و ASME Section IX میباشند. |
| 7 | جوشکاری مناطق تحت فشار | با روش GMAW |
| 8 | نحوه جوشکاری دستی | با دستگاههای مایلر آمریکا، ایساب سوئد، دوو کره و گام الکتریک |
| 9 | نحوه جوشکاری لوله | جوشکاری لوله به لوله به روش آرگون (GTAW) |
| 10 | برشکاری ورق | توسط دستگاه پلاسما CNC پنجمحوره ساخت هایپرترم آمریکا با قابلیت برش یکطرفه و دوطرفه و امکان برش ورق تا ضخامت 70 میلیمتر |
| 11 | نورد ورق | نورد کلیه ورقها تا ضخامت 60 میلیمتر توسط دستگاه نورد CNC چهار غلتکه |
| 12 | خمکاری | خمکاری لولهها توسط دستگاه اتوماتیک Bend Tube |
| 13 | نحوه ایجاد پخ | توسط دستگاه پلاسما CNC ساخت Hypertherm آمریکا بهصورت K ،V ،X |

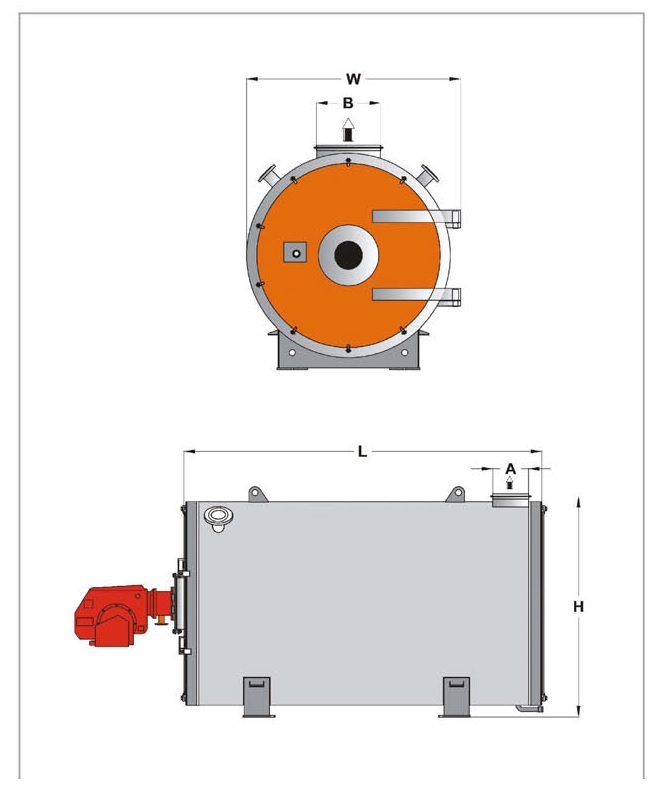

نقشه محصول

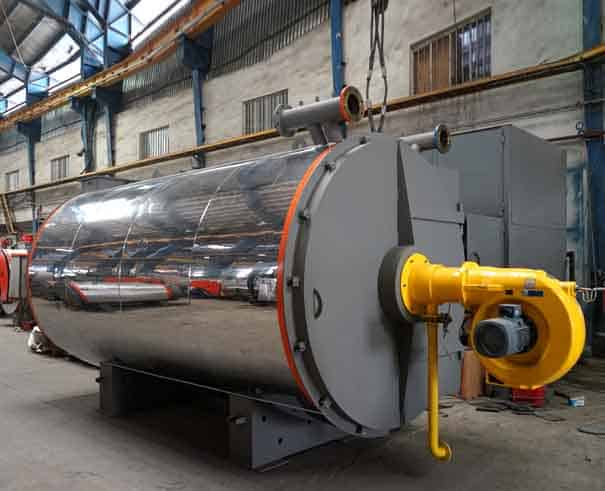

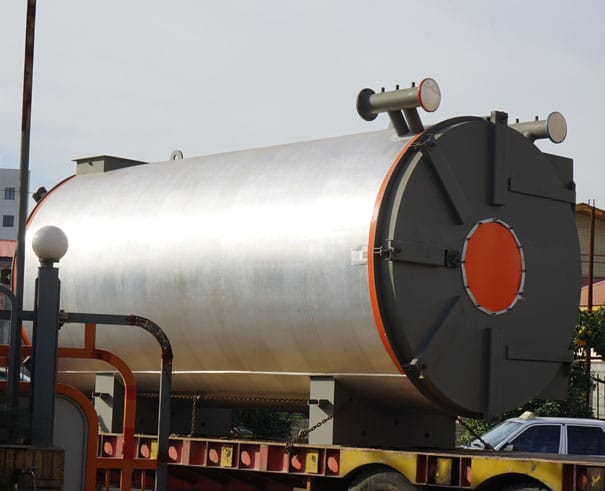

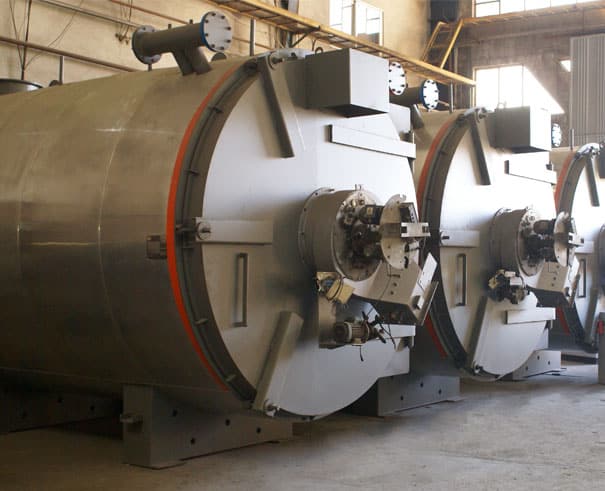

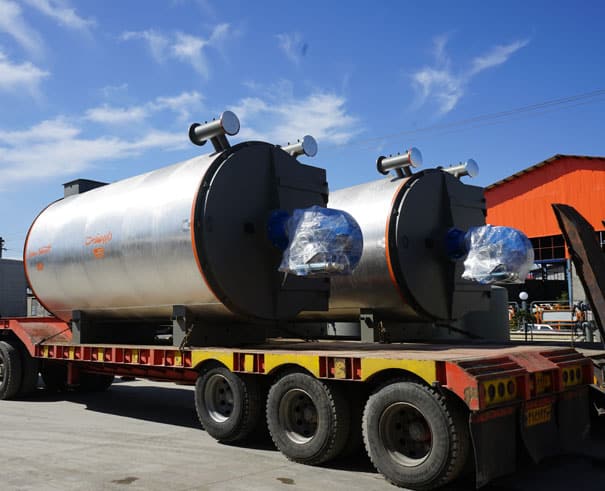

تصاویر منتخب محصول
استانداردها
| ظرفیت | 000 Kcal/hr, 000-6, 100, 300 |
|---|---|
| فشار کاری | – |
| طراحی | DIN 4754 |
| سوخت مصرفی | گاز طبیعی،گازوئیل |
| برق مورد نیاز | 50 Hz – 380 V – سه فاز |
| کاربرد | ساختمان، هتل، برج های تجاری و مسکونی، مراکز آموزشی و درمانی |
| جنس بدنه | فولاد |
| راندمان | 80% |
| گارانتی و خدمات پس از فروش | یک سال گارانتی – 10 سال خدمات |
| قیمت خرید | تماس بگیرید |
