استاندارد دیگ بخار مهمترین معیار برای ارزیابی ایمنی، کیفیت ساخت و عملکرد تجهیزات تولید بخار است. در ایران، طراحی و ساخت دیگ بخار صنعتی بر اساس استاندارد ملی ISIRI 4231 انجام میشود؛ استانداردی که الزامات انتخاب مواد اولیه، طراحی مکانیکی، جوشکاری، آزمونهای غیرمخرب، تست هیدرواستاتیک و بازرسی نهایی را مشخص میکند. رعایت این الزامات علاوه بر افزایش ایمنی، باعث کاهش مصرف سوخت، افزایش راندمان و طول عمر تجهیزات نیز میشود.
در این مقاله ابتدا با مفهوم دیگ بخار استاندارد و الزامات استاندارد ملی ایران آشنا میشوید، سپس تفاوت آن با استانداردهای بینالمللی ASME و EN 12953 را بررسی میکنیم. همچنین مراحل اخذ استاندارد، تستها و بازرسیهای ضروری، تجهیزات ایمنی و نکات مهم هنگام خرید انواع بویلر بخار را بهصورت کامل توضیح خواهیم داد تا بتوانید با آگاهی بیشتری یک دیگ بخار استاندارد و ایمن انتخاب کنید.
استاندارد دیگ بخار در ایران
استاندارد دیگ بخار مجموعهای از الزامات مهندسی است که نحوه طراحی، انتخاب مواد اولیه، ساخت، جوشکاری، بازرسی و آزمایش دیگ بخار را تعیین میکند. هدف این استانداردها افزایش ایمنی، کاهش احتمال ترکیدگی، افزایش راندمان و افزایش عمر مفید تجهیزات است.
در ایران مرجع اصلی طراحی و ساخت دیگهای بخار پوستهای، استاندارد ملی ایران ISIRI 4231 است که توسط سازمان ملی استاندارد ایران تدوین شده و مبنای قانونی تولید این تجهیزات محسوب میشود.
این استاندارد مواردی مانند موارد زیر را پوشش میدهد:
- طراحی مکانیکی
- انتخاب فولاد مناسب
- محاسبات ضخامت پوسته
- طراحی صفحات عدسی
- طراحی کوره
- طراحی سوراخها و نازلها
- الزامات جوشکاری
- آزمونهای غیرمخرب
- تست هیدرواستاتیک
- بازرسی نهایی
استاندارد ISIRI 4231 چیست؟
استاندارد ISIRI 4231 با عنوان طراحی و ساخت دیگهای بخار و آب داغ پوستهای جوششده منتشر شده است و سالهاست به عنوان مرجع اصلی ساخت دیگ بخار در ایران شناخته میشود.
این استاندارد در حقیقت بر پایه استاندارد انگلیسی BS 2790 تدوین شده و بسیاری از مفاهیم طراحی آن با استانداردهای جدید اروپایی نیز همراستا است.
یکی از ویژگیهای مهم این استاندارد این است که صرفاً درباره ابعاد یا ضخامت ورق صحبت نمیکند، بلکه کل فرآیند تولید دیگ بخار را از مرحله طراحی تا آزمون نهایی پوشش میدهد.
دیگ بخار استاندارد
یکی از سوالات متداول خریداران این است که دیگ بخار استاندارد چه ویژگیهایی دارد؟
دیگ بخار استاندارد باید دارای ویژگیهای زیر باشد:
- طراحی بر اساس استاندارد ISIRI 4231
- استفاده از ورقهای استاندارد دارای گواهی مواد
- انجام فرآیند جوشکاری مطابق دستورالعملهای تأییدشده
- انجام آزمونهای غیرمخرب (NDT)
- انجام تست هیدرواستاتیک
- بازرسی توسط شرکتهای مورد تأیید
- نصب تجهیزات ایمنی استاندارد
- ارائه مدارک فنی و پلاک مشخصات
در شرکت دابو صنعت نیز تمامی مراحل طراحی، ساخت و کنترل کیفیت دیگهای بخار مطابق الزامات استانداردهای معتبر انجام میشود تا محصولی ایمن، باکیفیت و با راندمان بالا در اختیار صنایع مختلف قرار گیرد. بویلرهای بخار استاندارد دابو صنعت در دو حوزه دیگ بخار صنعتی و دیگ بخار کوچک تولید میشود.

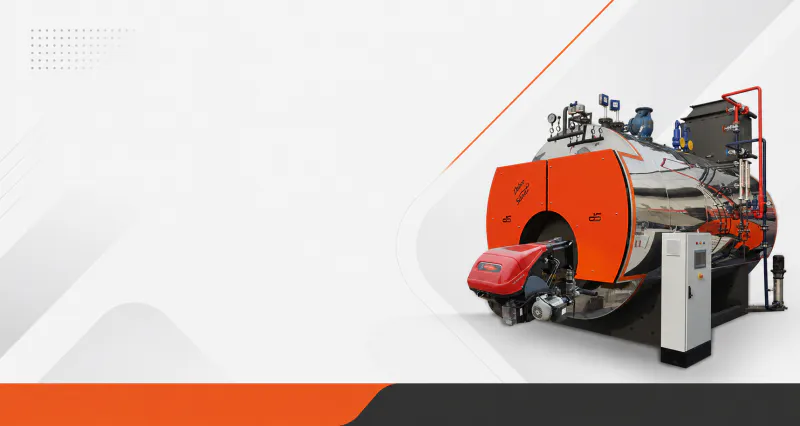

دیگ بخار افقی فایرتیوب دابو صنعت
الزامات طراحی دیگ بخار بر اساس استاندارد ISIRI 4231
استاندارد 4231 تأکید ویژهای بر طراحی مکانیکی دارد. برخلاف تصور بسیاری از افراد، ضخامت ورق تنها عامل تعیینکننده ایمنی دیگ بخار نیست و پارامترهای متعددی در طراحی باید کنترل شوند.
دمای طراحی
در استاندارد ذکر شده است که دمای طراحی باید بر اساس دمای واقعی فلز در شرایط کاری تعیین شود و برای بسیاری از قطعات نباید کمتر از 250 درجه سانتیگراد در نظر گرفته شود. همچنین نحوه تعیین دمای طراحی برای پوسته، لولههای دود، صفحات لوله و کوره به طور جداگانه مشخص شده است.
تنش طراحی
یکی دیگر از مهمترین بخشهای استاندارد، تعیین تنش طراحی (Design Stress) است. استاندارد تصریح میکند که تنش مجاز مورد استفاده در محاسبات باید بر اساس خواص مکانیکی فولاد در دمای طراحی انتخاب شود تا تنش واقعی قطعات تحت فشار در محدوده قابل قبول باقی بماند.
حداقل ضخامت پوسته
برای پوستههای استوانهای تحت فشار داخلی، استاندارد علاوه بر فرمولهای محاسباتی، حداقل ضخامت را نیز مشخص کرده است. به عنوان مثال، ضخامت پوسته برای دیگهایی با قطرهای بزرگ نباید از مقادیر تعیینشده کمتر باشد و در محاسبات نیز باید حد مجاز خوردگی 0.75 میلیمتر لحاظ شود.
صفحات عدسی و صفحات انتهایی
استاندارد روابط دقیقی برای طراحی صفحات نیمبیضوی، نیمکروی و عدسی ارائه میدهد و حداقل ضخامت، شعاع انحنا و نحوه تقویت سوراخهای ایجادشده روی این صفحات را مشخص میکند.
تستها و بازرسیهای دیگ بخار استاندارد
پس از پایان ساخت، دیگ بخار باید مراحل مختلف کنترل کیفیت را پشت سر بگذارد. مهمترین این آزمونها عبارتاند از:
- تست هیدرواستاتیک
- تست جوش
- تستهای غیرمخرب (UT، RT، PT و MT حسب نیاز)
- کنترل ابعادی
- کنترل متریال
- کنترل عملکرد شیر اطمینان
- کنترل تجهیزات کنترلی
- کنترل مدارک ساخت
هدف از این آزمونها اطمینان از عملکرد ایمن دیگ بخار در فشار طراحی است.
تفاوت استاندارد ISIRI 4231 با ASME و EN 12953
|
استاندارد |
کاربرد |
|
ISIRI 4231 |
استاندارد ملی ایران برای طراحی و ساخت دیگ بخار پوستهای |
|
ASME BPVC Section I |
مرجع بینالمللی طراحی و ساخت بویلرهای بخار |
|
EN 12953 |
استاندارد اروپایی دیگهای بخار پوستهای |
در بسیاری از پروژههای صنعتی، تولیدکنندگان معتبر علاوه بر رعایت استاندارد ملی، از الزامات ASME و EN 12953 نیز برای افزایش کیفیت و قابلیت رقابت محصولات خود استفاده میکنند.
هنگام خرید دیگ بخار استاندارد به چه نکاتی توجه کنیم؟
پیش از خرید دیگ بخار، موارد زیر را بررسی کنید:
- وجود پلاک مشخصات فنی
- مدارک آزمون هیدرواستاتیک
- گواهی مواد اولیه
- گزارش آزمونهای غیرمخرب
- کیفیت جوشکاری
- طراحی مطابق استاندارد
- خدمات پس از فروش
- سابقه تولیدکننده
انتخاب تولیدکنندهای مانند دابو صنعت که تجربه ساخت تجهیزات تحت فشار را داشته باشد، نقش مهمی در کاهش هزینههای تعمیرات و افزایش طول عمر دستگاه خواهد داشت.
چرا خرید دیگ بخار استاندارد اهمیت دارد؟
استفاده از دیگ بخار غیراستاندارد میتواند پیامدهای زیر را به همراه داشته باشد:
- افزایش احتمال نشتی یا ترکیدگی
- کاهش راندمان حرارتی
- مصرف سوخت بیشتر
- هزینههای تعمیرات سنگین
- توقف خطوط تولید
- کاهش عمر تجهیزات
در مقابل، دیگ بخار استاندارد علاوه بر ایمنی بیشتر، مصرف انرژی را کاهش داده و قابلیت بهرهبرداری مطمئن در بلندمدت را فراهم میکند.
مراحل اخذ استاندارد دیگ بخار در ایران
یکی از سوالات متداول خریداران این است که یک دیگ بخار استاندارد چگونه تولید و تأیید میشود؟ برخلاف تصور بسیاری از افراد، دریافت استاندارد تنها به نصب پلاک روی دستگاه محدود نمیشود، بلکه فرآیندی مهندسی و چندمرحلهای است که از طراحی اولیه آغاز شده و تا آزمون نهایی ادامه پیدا میکند.
در مرحله نخست، طراحی دیگ بخار باید بر اساس الزامات استاندارد ISIRI 4231 انجام شود. در این مرحله پارامترهایی مانند فشار طراحی، دمای طراحی، ضخامت پوسته، ضخامت صفحات عدسی، نوع فولاد، ضرایب تنش مجاز و شرایط بهرهبرداری محاسبه میشوند. استاندارد تأکید میکند که دمای طراحی باید متناسب با شرایط واقعی کارکرد قطعه تعیین شود و تنشهای طراحی نیز بر اساس خواص مکانیکی ماده در دمای طراحی محاسبه شوند.
پس از تأیید طراحی، مواد اولیه شامل ورقها، لولهها و اتصالات باید دارای گواهی معتبر بوده و از نظر خواص مکانیکی و شیمیایی با مشخصات طراحی مطابقت داشته باشند. انتخاب صحیح مواد اولیه، یکی از مهمترین عوامل افزایش عمر مفید بویلر بخار و کاهش احتمال ایجاد ترک یا تغییر شکل در شرایط کاری است.
در مرحله ساخت، تمامی عملیات برشکاری، مونتاژ و جوشکاری باید مطابق دستورالعملهای تأییدشده انجام شود. کیفیت جوشها نقش تعیینکنندهای در ایمنی دیگ بخار صنعتی دارد، به همین دلیل انجام آزمونهای غیرمخرب مانند رادیوگرافی (RT)، التراسونیک (UT)، ذرات مغناطیسی (MT) یا مایع نافذ (PT) بر اساس نوع اتصال و الزامات پروژه انجام میشود.
پس از تکمیل ساخت، دیگ بخار تحت آزمون هیدرواستاتیک قرار میگیرد. در این آزمون، تجهیز با آب پر شده و تحت فشاری بالاتر از فشار کاری مورد آزمایش قرار میگیرد تا استحکام بدنه، کیفیت جوشها و آببندی اتصالات بررسی شود. همچنین تجهیزات ایمنی، شیر اطمینان، گیج فشار، کنترلکننده سطح آب و سایر تجهیزات حفاظتی نیز کنترل و آزمایش میشوند.
در پایان، تمامی مدارک فنی، نتایج آزمونها، گواهی مواد اولیه و گزارشهای بازرسی بررسی شده و در صورت انطباق کامل با الزامات استاندارد، دیگ بخار آماده بهرهبرداری خواهد بود.
تجهیزات ایمنی الزامی در دیگ بخار استاندارد
رعایت استاندارد تنها به طراحی صحیح محدود نمیشود و استفاده از تجهیزات ایمنی مناسب نیز بخش جداییناپذیر یک دیگ بخار استاندارد است. این تجهیزات از افزایش بیش از حد فشار، کاهش سطح آب، افزایش دمای غیرمجاز و سایر شرایط خطرناک جلوگیری میکنند.
مهمترین تجهیزات ایمنی عبارتاند از:
- شیر اطمینان (Safety Valve)
- فشارسنج (Pressure Gauge)
- آبنما یا گیج سطح آب
- کنترلکننده سطح آب
- پرشر سوئیچ
- ترموستات یا کنترل دما (در صورت نیاز)
- شیرهای قطع و وصل
- شیر تخلیه (Blowdown Valve)
- سیستم تغذیه آب
- تجهیزات هشداردهنده و حفاظت الکتریکی
عملکرد صحیح این تجهیزات باید بهصورت دورهای بررسی شود، زیرا حتی یک شیر اطمینان معیوب میتواند ایمنی کل سیستم را به خطر بیندازد.
اشتباهات رایج هنگام خرید دیگ بخار استاندارد
در این بخش میتوان به مواردی مانند موارد زیر پرداخت:
- توجه صرف به قیمت و نادیده گرفتن استاندارد ساخت
- استفاده از ورقهای بدون گواهی معتبر
- نبود گزارش آزمونهای NDT
- نداشتن مدارک تست هیدرواستاتیک
- انتخاب ظرفیت نامناسب
- نبود خدمات پس از فروش و قطعات یدکی
- خرید از تولیدکنندگان فاقد تجربه در ساخت تجهیزات تحت فشار
استاندارد دیگ بخار مهمترین معیار برای ارزیابی کیفیت و ایمنی یک بویلر بخار است. در ایران، استاندارد ISIRI 4231 مرجع اصلی طراحی و ساخت دیگهای بخار پوستهای محسوب میشود و الزامات دقیقی را برای انتخاب مواد، طراحی مکانیکی، ضخامت قطعات، جوشکاری، بازرسی و آزمونهای نهایی تعیین میکند. رعایت این الزامات، در کنار بهرهگیری از استانداردهای بینالمللی مانند ASME BPVC و EN 12953، تضمینکننده تولید دیگ بخار صنعتی با عملکرد ایمن، راندمان بالا و عمر طولانی است.
